Лабораторная работа 2: Исследование линейных электрических цепей синусоидального тока (резонанс напряжений токов вариант 2

Описание

Выполненные в ворде (таблицы и графики и защита), и зачтенные преподавателем, лабораторной работы. В качестве защиты были ответы на вопросы (смотри условие вопросов ниже, ответы в скаченном файле)
2, 7 контрольные вопросы

2. Как добиться резонанса при последовательном соединении сопротивлений R-L-C элементов, и по каким признакам убедиться, что в цепи наступил резонанс?

7. Объясните, как качественно изменится векторная диаграмма напряжений, построенная при , если увеличить емкость ?



ЗАДАНИЯ И ПОРЯДОК ВЫПОЛНЕНИЯ РАБОТЫ

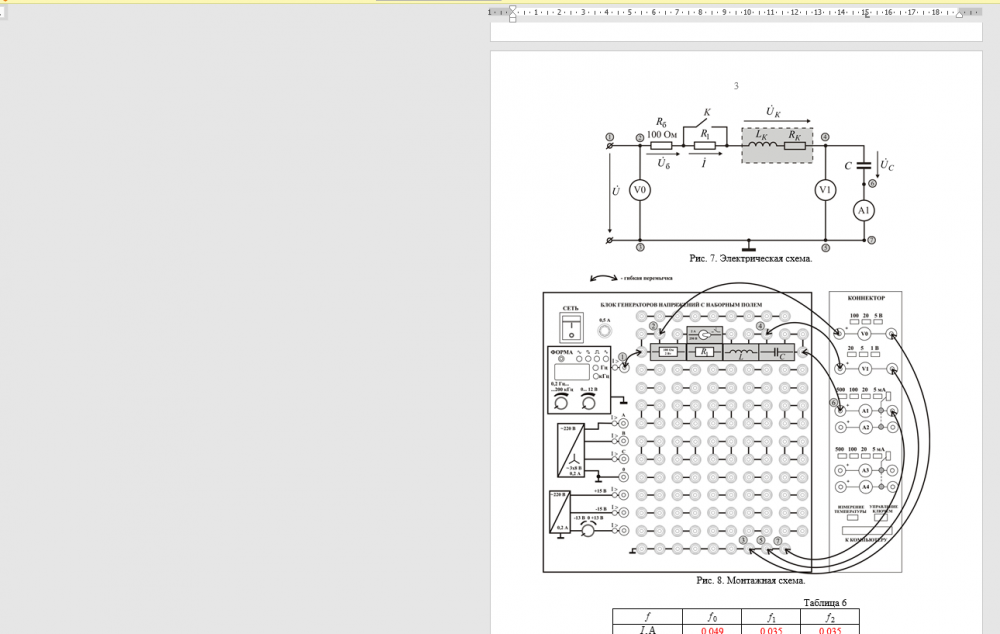

Исследуйте линейную электрическую цепь при последовательном соединении
катушки индуктивности L и конденсатора С.
В лабораторной работе используются следующие мини-блоки:
- катушка индуктивности 33 мГн (номинальный ток 50 мА);
- катушка индуктивности 100 мГн (номинальный ток 50 мА);
- конденсатор 0,47 мкФ (номинальное напряжение 63 В);
- конденсатор 1,0 мкФ (номинальное напряжение 63 В);
- резисторы 100 Ом, 220 Ом, 330 Ом (номинальная мощность 2 Вт).

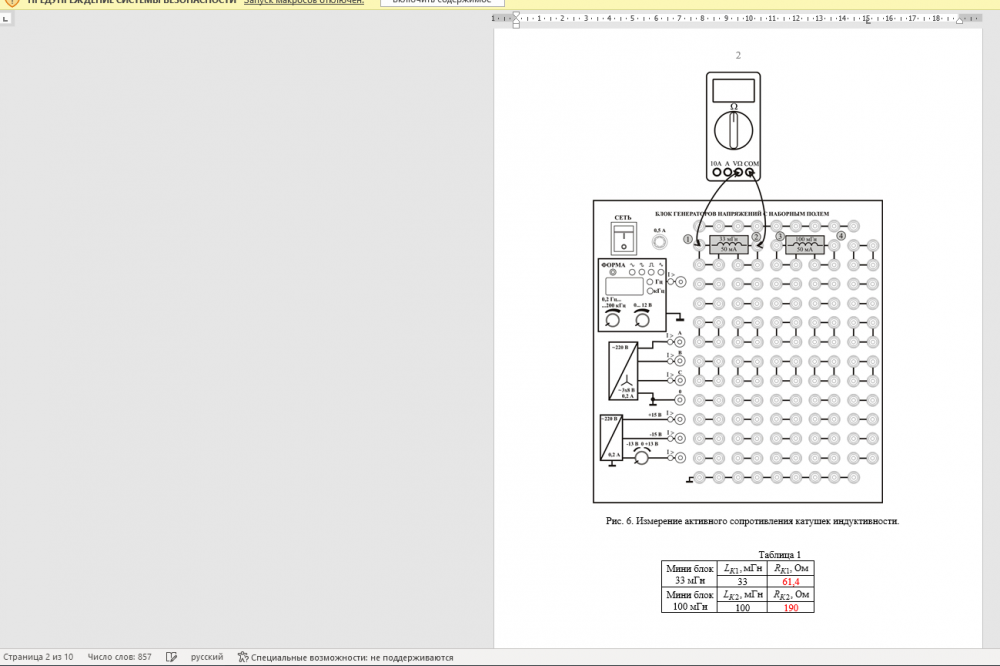

Задание 1. Измерение активного сопротивления катушек индуктивности
Для проведения измерений включите общее питание стенда и компьютера,
тумблер питания однофазного источника и питание блока мультиметров. После этого
выберите любой из четырех мультиметров. Затем подсоедините к выбранному
мультиметру измерительные провода: красный ко входу V , черный – ко входу COM).
Затем установите переключатель мультиметра в положение  (предел измерения 200).
Далее смонтируйте мини блоки 33 мГн и 100 мГн на наборном поле в соответствии с

Характеристики лабораторной работы

Учебное заведение
Семестр
Номер задания
Вариант
Просмотров
468
Размер
6,51 Mb

Список файлов

ЛР2_ЦСТ_РН_2023_Для векторной диаграммы Табл 6.docx
СтудИзба _ЛР 2_отчет.doc
