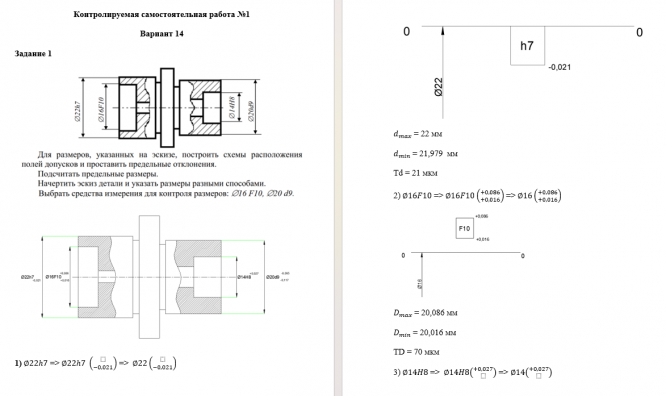

Ответы к контрольной работе 1: КСР 1 - вариант 1.14 вариант 14

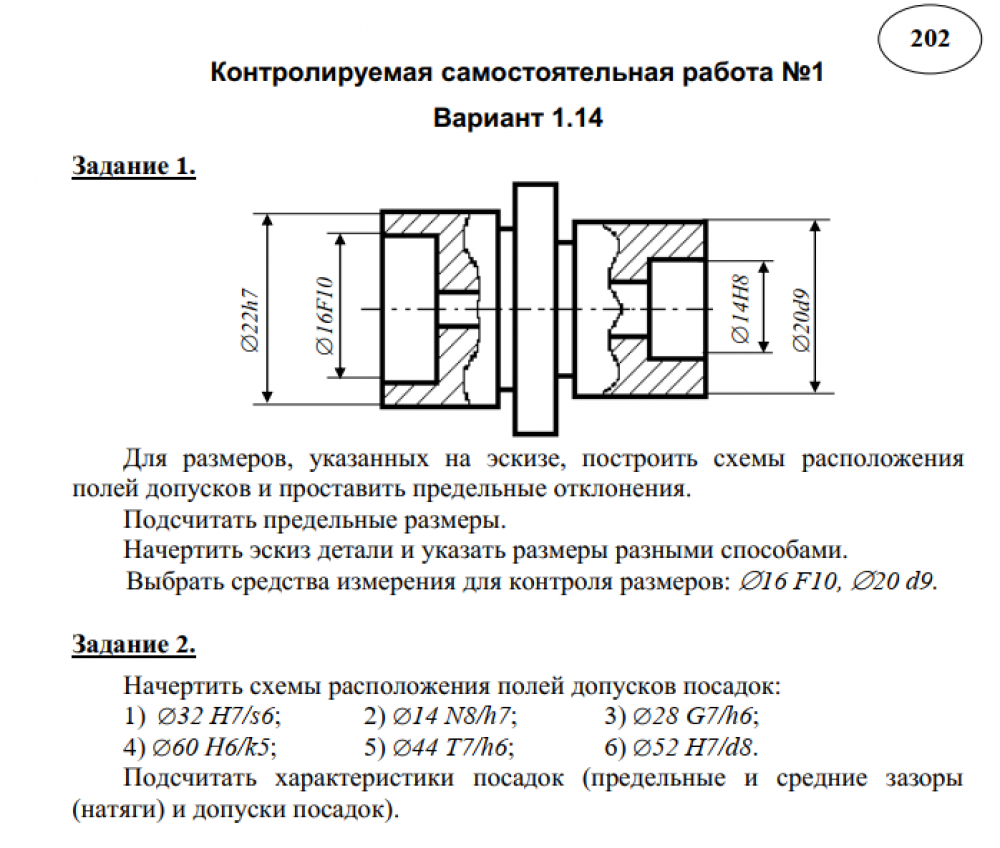

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 16 F10, 20 d9.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 32 H7/s6; 2) 14 N8/h7; 3) 28 G7/h6;
4) 60 Н6/k5; 5) 44 T7/h6; 6) 52 H7/d8.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

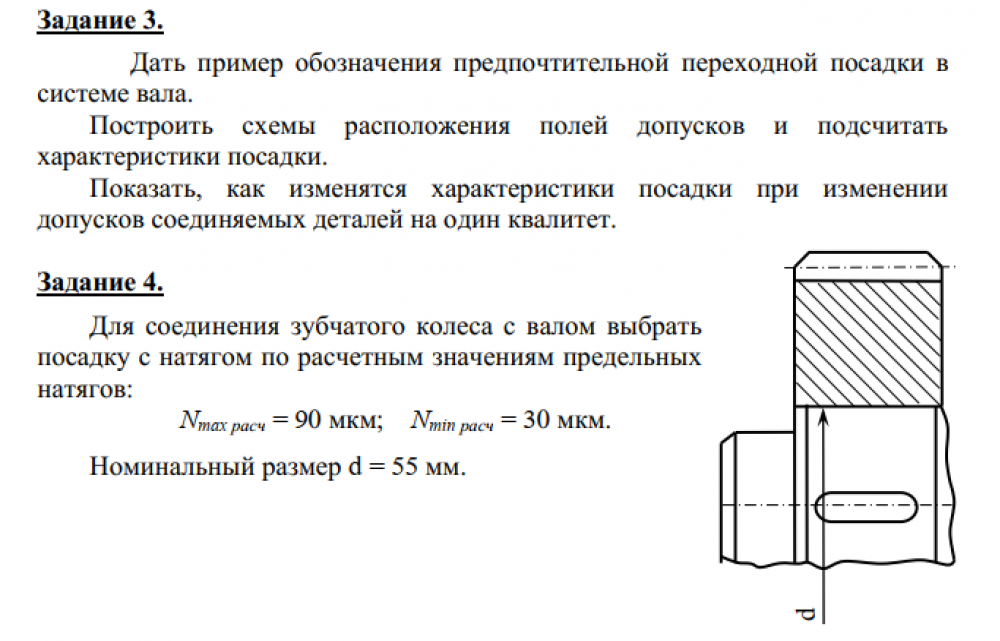

Задание 3.
Дать пример обозначения предпочтительной переходной посадки в
системе вала.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 90 мкм; Nmin расч = 30 мкм.
Номинальный размер d = 55 мм.
