Ответы к контрольной работе 1: КСР 1 - вариант 1.8 вариант 8

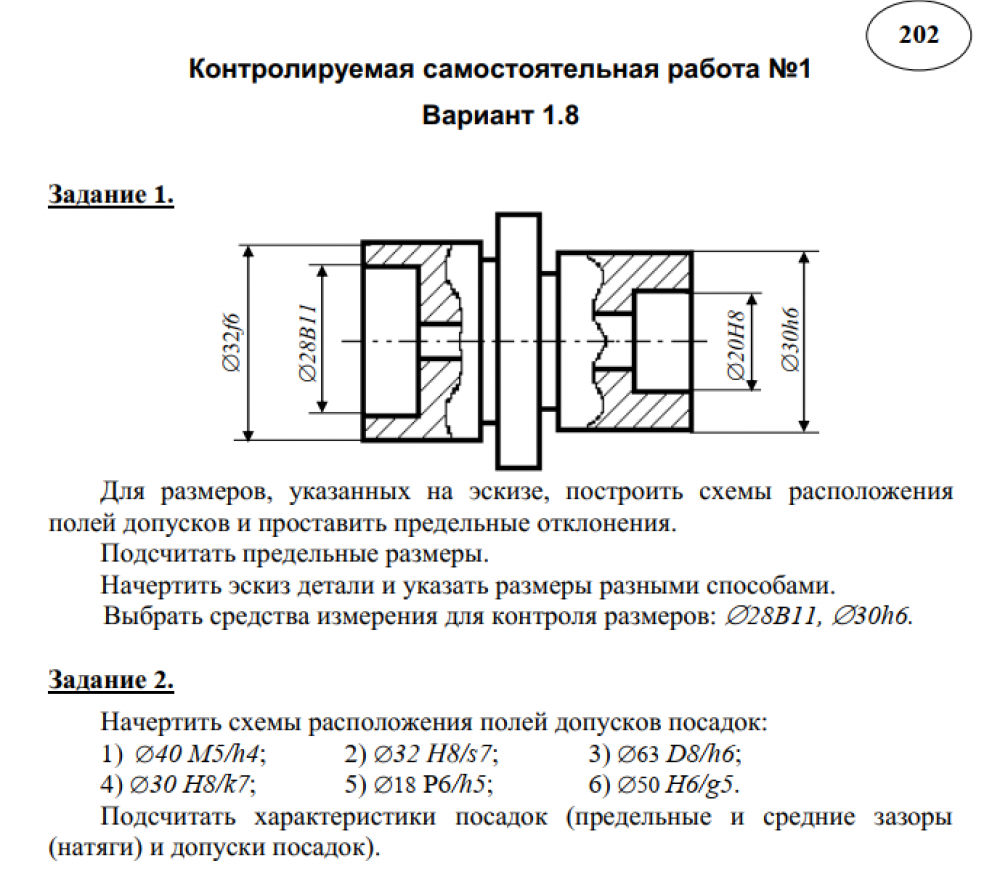

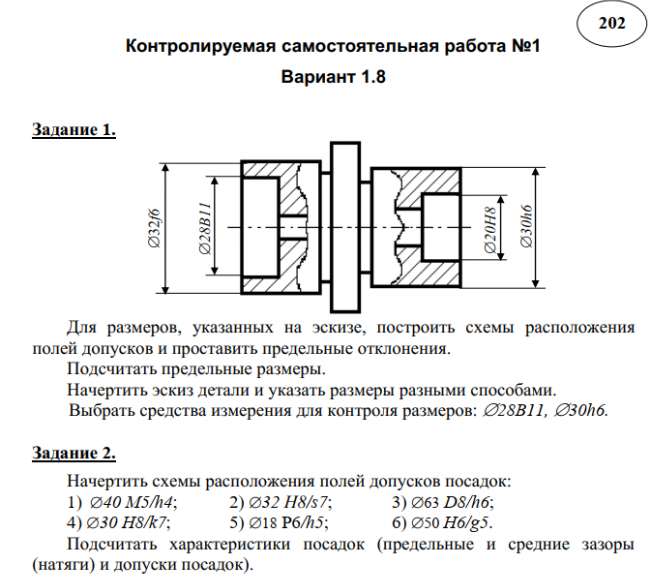

Задание 1.
Для размеров, указанных на эскизе, построить схемы расположения
полей допусков и проставить предельные отклонения.
Подсчитать предельные размеры.
Начертить эскиз детали и указать размеры разными способами.
Выбрать средства измерения для контроля размеров: 28B11, 30h6.
Задание 2.
Начертить схемы расположения полей допусков посадок:
1) 40 M5/h4; 2) 32 Н8/s7; 3) 63 D8/h6;
4) 30 H8/k7; 5) 18 P6/h5; 6) 50 H6/g5.
Подсчитать характеристики посадок (предельные и средние зазоры
(натяги) и допуски посадок).

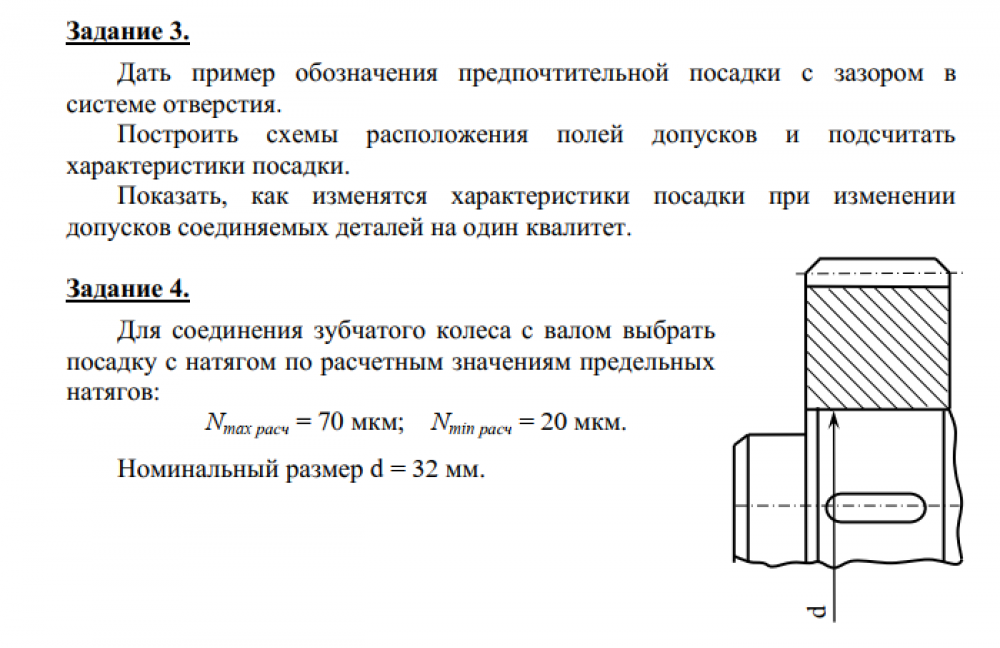

Задание 3.
Дать пример обозначения предпочтительной посадки с зазором в
системе отверстия.
Построить схемы расположения полей допусков и подсчитать
характеристики посадки.
Показать, как изменятся характеристики посадки при изменении
допусков соединяемых деталей на один квалитет.
Задание 4.
Для соединения зубчатого колеса с валом выбрать
посадку с натягом по расчетным значениям предельных
натягов:
Nmax расч = 70 мкм; Nmin расч = 20 мкм.
Номинальный размер d = 32 мм.
