ДЗ 1: Допуски и посадки вариант 2
-66%
Описание
Вариант 2 – ДЗ №1 – Эскиз №5 - Допуски и посадки
Зачтено на максимальный балл 💥💥💥
Спасибо за покупку 🥰🥰🥰

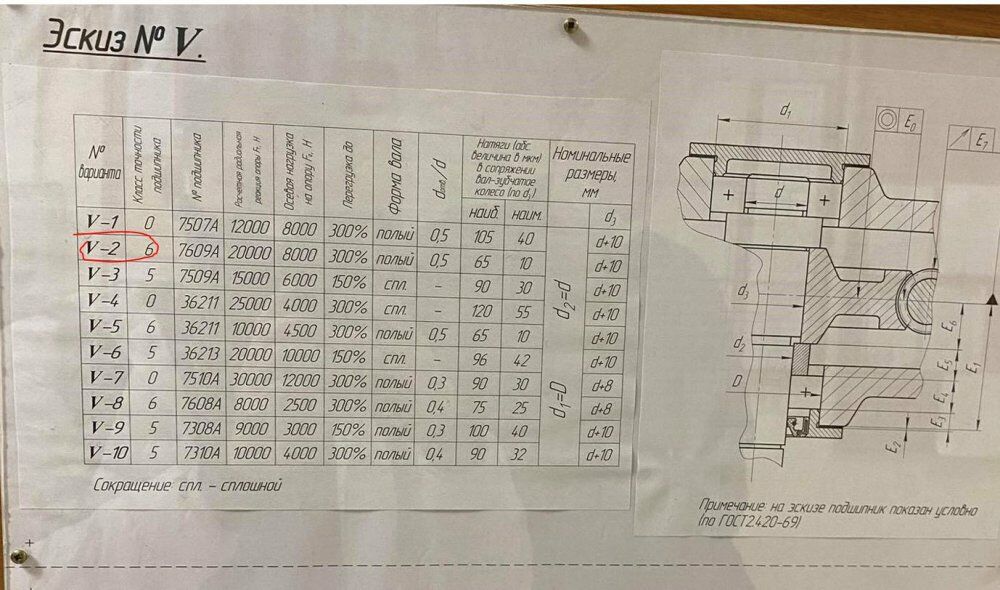

Условие:

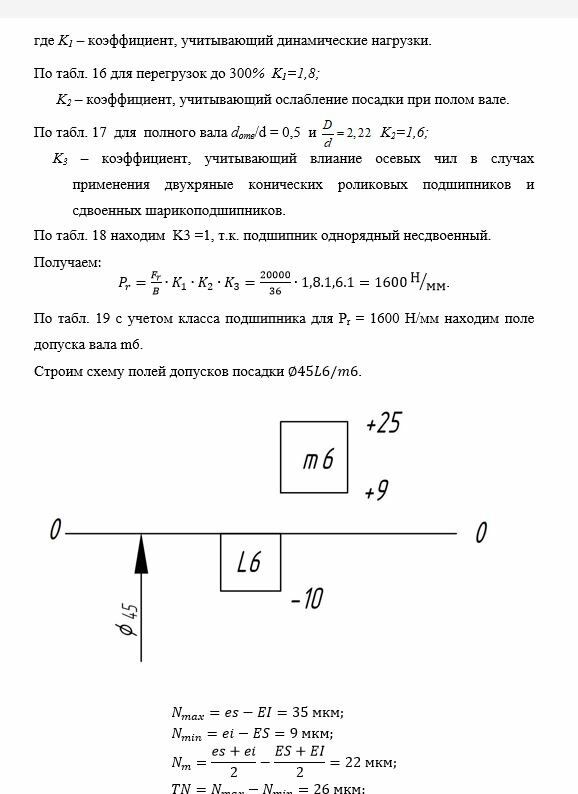

Пример решения

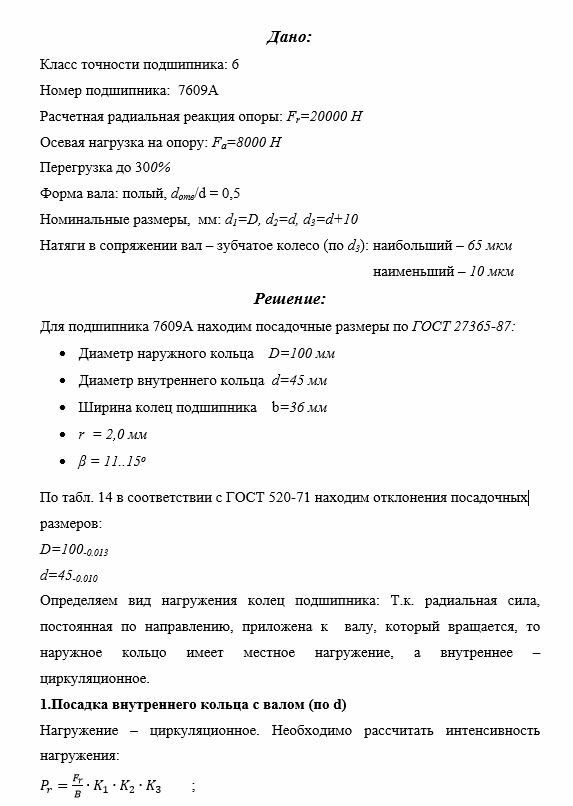

Дано:
Класс точности подшипника: 6
Номер подшипника: 7609А
Расчетная радиальная реакция опоры: Fr=20000 H
Осевая нагрузка на опору: Fa=8000 H
Перегрузка до 300%
Форма вала: полый, dотв/d = 0,5
Номинальные размеры, мм: d1=D, d2=d, d3=d+10
Натяги в сопряжении вал – зубчатое колесо (по d3): наибольший – 65 мкм
наименьший – 10мкм
Файлы условия, демо
Характеристики домашнего задания
Учебное заведение
Номер задания
Вариант
Программы
Просмотров
750
Размер
465,18 Kb
Список файлов
Вариант 2 - Домашнее задание №1 - Эскиз 5.docx
Ваше удовлетворение является нашим приоритетом, если вы удовлетворены нами, пожалуйста, оставьте нам 5 ЗВЕЗД и позитивных комментариев. Спасибо большое!
22 октября 2021 в 14:37
Комментарии
Здравствуйте! На чертеже не видно линии разъема, поэтому корпус является неразъёмным
Решено для неразъемного корпуса, в ДЗ-разъемный.
