Задача 14: Задача 14-54 вариант 54
Описание

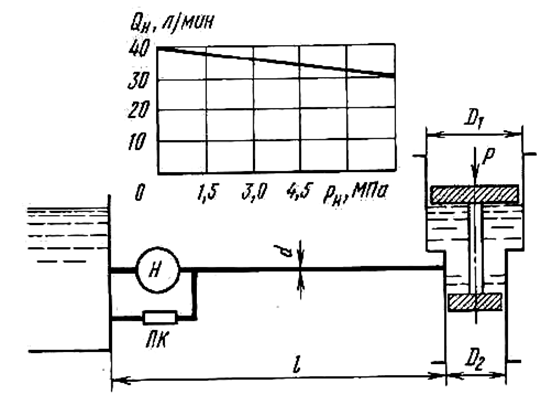

Объемный насос, характеристика которого приведена на рисунке, подает масло (р = 865 кг/м3, вязкость v = 70 сСт) по горизонтальной трубе длиной l = 20 м и диаметром d= 10 мм в цилиндр с дифференциальным поршнем, диаметры которого D1 = 150мми D2= 120мм. Предохранительный клапан ПК отрегулирован на давление открытия 5 МПа. Определить скорость поршня vn1 и развиваемое насосом давление рк в двух случаях: при нагрузке на поршень F = 12,7 кН и при нагрузке F = 0.
