Задача 14: Задача 14-53 вариант 53
Описание

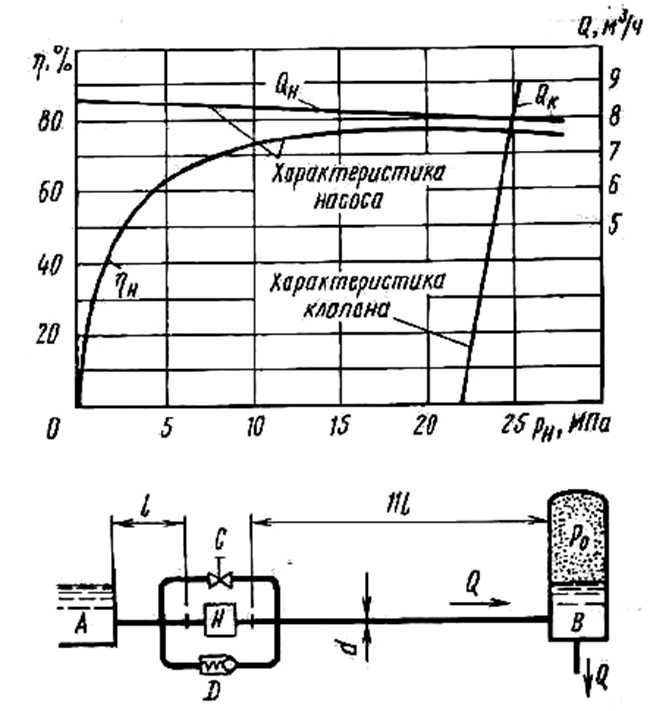

Прессовый поршневой насос с заданной характеристикой подаёт по трубе диаметром d = 25 мм и общей длиной L= 12*l = 48 м эмульсию (р = 1000 кг/м3) из бака А в воздушный аккумулятор В с давлением P0 = 20 МПа, откуда она равномерно расходуется в количестве Q= 7,2 м3/ч.
Насос снабжен обводной трубой с перепускным краном С, по которой часть расхода может возвращаться обратно, и переливным клапаном D, отрегулированным на давление насоса рн = 22 МПа (характеристика клапана QК =f(Pн) задана).
1) Определить условия работы насоса - подачу, давление и потребляемую им мощность. При подсчете потерь на трение по длине труб принять λ = 0,025. Местными потерями напора пренебречь.
2) Какое давление установится в аккумуляторе и каково будет давление насоса, если при том же полезном расходе Q из аккумулятора закрыть кран С на обводной трубе?
