Задача 14: Задача 14-52 вариант 52
Описание

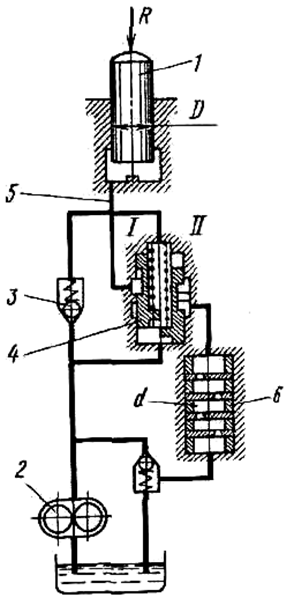

Плунжер 1, имеющий диаметр D = 120 мм, должен совершать возвратно-поступательное движение, находясь под нагрузкой R = 35000 Н. Подъем плунжера осуществляется жидкостью, подаваемой в цилиндр шестеренным насосом 2 через обратный клапан 3. Перепад давлений, возникающий на клапане 3, поднимает золотник 4 в положение 1, перекрывая линию слива 5 из полости цилиндра. При выключении насоса давление, создаваемое плунжером под нагрузкой, смещает золотник 4 в положение II, открывая путь слива жидкости через диафрагменный дроссель 6. При этом скорость опускания плунжера определяется сопротивлением дросселя 6.
1. Определить скорость подъема плунжера и давление, развиваемое при этом насосом, если подача насоса Qн = 600 см3/с, а потеря давления в клапане 3 = 0,2 МПа.
Сопротивлением напорных линий пренебречь. Линия слива 5 пересекается с линией, идущей от клапана 3 к золотнику 4.
2) Выбрать число дроссельных шайб i так, чтобы скорость опускания плунжера была равна скорости его подъема.
Диаметр отверстий в шайбах d = 6 мм, коэффициент расхода отверстий принять 0,64. Плотность жидкости р = 910 кг/м3. Сопротивлением сливных труб и золотника пренебречь.
