Задача 14: Задача 14-38 вариант 38
Описание

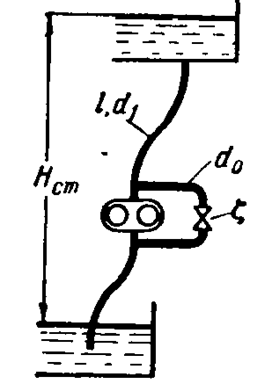

Шестеренчатый бензонасос, подача которого Qн = 4 л/с, снабжен обводной трубой, по которой часть его подачи возвращается на сторону всасывания. Статический напор установки равен Нст = 8 м.
Диаметр основного трубопровода d1 = 50 мм, его приведенная длина l = 50м (λ = 0,025). Диаметр обводной трубы d0 = 32 мм, ее суммарный коэффициент сопротивления (включая частично прикрытый вентиль) ξ = 33.
1. Определить подачу в верхний бак и потребляемую насосом мощность двигателя (к. п. д. насоса 70%, плотность бензина р = 750 кг/м3)
2. При каком минимальном значении ξ обводной трубы подача в верхний бак прекратится?
3. Какую мощность будет потреблять насос при выключенной обводной трубе?
