Задача 14: Задача 14-36 вариант 36
Описание

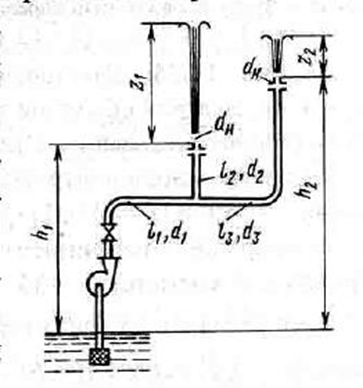

Определить теоретическую высоту полета струи z для каждого из двух насадков диаметром dн = 30 мм, питаемых центробежным насосом (n= 1450 об/мин) и расположенных на высотах h1=5 м и h2=10 м над уровнем всасывания. Трубопровод насоса до узловой точки имеет общую длину l1 = 25 м и диаметр d = 125 мм (коэффициент сопротивления трения =0,03, суммарный коэффициент местных сопротивлений =14).
Трубопроводы, ведущие к насадкам, имеют диаметры d2=d3=80 мм и длины l2 = 10 м, l3 = 20 м ( = 0,04). Коэффициент сопротивления насадков п=0,1 (сжатие на выходе отсутствует).
Определить потребляемую насосом мощность двигателя.
Как изменятся и z2, если верхний насадок будет отсутствовать?
Характеристика насоса при n = 1450 об/мин
QН, л/с | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 |
НН, м | 27 | 30 | 32 | 33 | 32 | 29 | 24 | 17 | 8 |
кпд, % | 0 | 40 | 65 | 75 | 79 | 80 | 76 | 66 | 40 |
