Задача 14: Задача 14-33 вариант 33
Описание

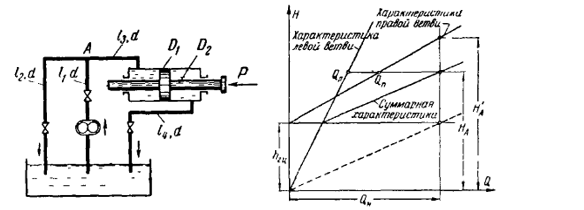

Шестеренный насос подает спиртоглицериновую смесь (v = 1 Ст; р = 1245 кг/м3) в гидроцилиндр (диаметры поршня и штока D1=200 мм и D2=50 мм), нагруженный внешним усилием P = 2000 Н; при этом часть подачи насоса возвращается в приемный бак по сбросной трубе l2, минуя гидроцилиндр.
1 Определить скорость перемещения поршня гидроцилиндра vn и напор насоса Hн, если его подача Qн = 6 л/с, диаметры всех труб d = 50 мм, а их приведенною длины равны: l1 = 10 м; l2=70 м; l3 = 5 м и l4 = 10 м.
2. Как изменятся vп и Нн, если сбросная труба будет выключена?
3. При какой наименьшей приведенной длине сбросной грубы L2min перемещение поршня прекратится?
