Задача 14: Задача 14-22 вариант 22
Описание

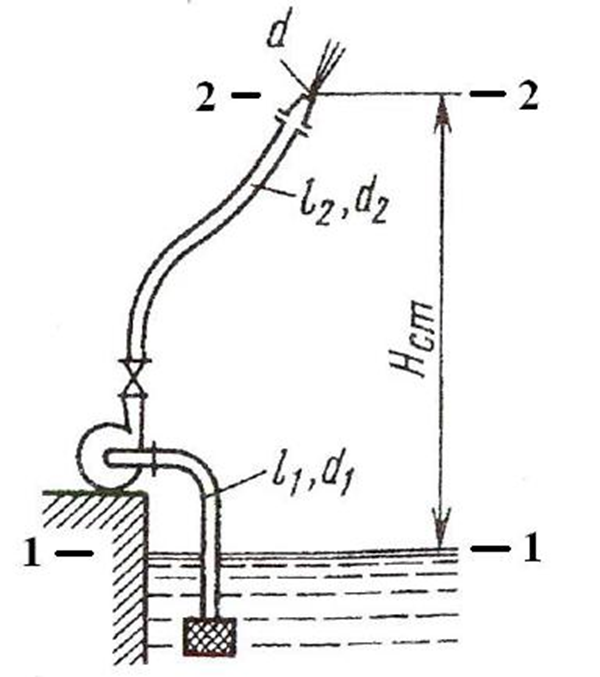

Определить подачу Qн и мощность Nдв потребляемую центробежным пожарным насосом при n = 3000 об/мин. если насос подает воду по шлангам l1 = 6 м, d1 = 100 мм (λ1 = 0,025; ξ1 = 4) и l2 = 40 м, d2 = 90 мм (λ2 = 0,035; ξ2=10) через конический сходящийся насадок d = 40 мм (ξ=0,08, ) на высоту Н = 16 м.
Характеристика насоса при n = 3000 об/мин
QH, л/с | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 |
НH, м | 140 | 140 | 136 | 130 | 121 | 110 | 98 | 83 |
, % | 0 | 34 | 55 | 68 | 75 | 77 | 73 | 65 |
