Услуга: Помощь с выполнением - КМ-3. Практическое задание 2
Новинка
Описание
Быстро и качественно помогу выполнить - КМ-3. Практическое задание 2
➡️ Готовые работы по курсу ⬅️

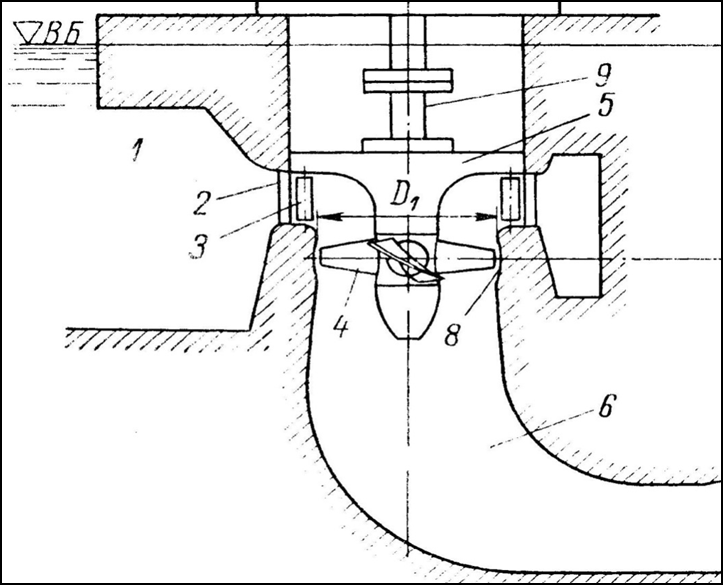

Задание: Для заданной на рисунке геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей для трех поверхностей тока на входе и выходе рабочего колеса при указанных параметрах режима. ![]()
![]()
Полное задание смотрите в "демо".
➡️ Готовые работы по курсу ⬅️
Задание: Для заданной на рисунке геометрии проточной части осевой гидротурбины рассчитать и построить треугольники скоростей для трех поверхностей тока на входе и выходе рабочего колеса при указанных параметрах режима.
При расчете принять:
1.Гидравлический КПД ηг = 90%;
2.Средний радиус вычислять из выражения - R ср = Ö0.5(R пер2 + R вт2).
3.Циркуляцию на выходе из колеса назначать следующим образом:
втулочная поверхность - Г2 = 0;
средняя поверхность - Г2 = 0,05Г1;
периферийная поверхность - Г2 = 0,1Г1.
4.Ориентируясь на полученные значения углов потока, показать характер кривизны и направление движения профиля решетки.
№ | D1, м | d вт /D1 | Q, м3/с | Н, м | n, об/мин |
1 | 5,0 | 0,45 | 150 | 25 | 157,9 |
2 | 4,8 | 0,45 | 135,5 | 24 | 157,9 |
3 | 4,6 | 0,45 | 121,8 | 23 | 166,7 |
4 | 4,4 | 0,45 | 109,0 | 22 | 166,7 |
5 | 4,2 | 0,45 | 97,0 | 21 | 176,4 |
6 | 4,0 | 0,45 | 85,8 | 20 | 176,4 |
7 | 5,0 | 0,5 | 137,5 | 25 | 150,0 |
8 | 4,8 | 0,5 | 124,2 | 24 | 150,0 |
9 | 4,6 | 0,5 | 111,6 | 23 | 157,9 |
10 | 4,4 | 0,5 | 100,0 | 22 | 157,9 |
Полное задание смотрите в "демо".
Курс Гидравлические машины (ИДДО ГМ-Б-5-1-Экз) - КМ-3. Практическое задание 2
Файлы условия, демо
