Для студентов МГТУ им. Н.Э.Баумана по предмету Механика жидкости и газа (МЖГ или Гидравлика)Задача 14-15Задача 14-15
5,0055
2025-07-312025-08-20СтудИзба
Задача 14: Задача 14-15 вариант 15
Описание

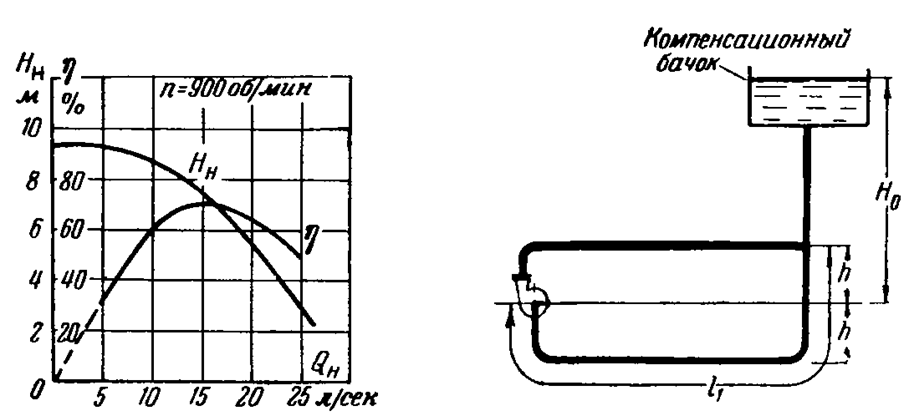

Центробежный насос осуществляет циркуляцию воды в кольцевом трубопроводе с компенсационным бачком, открытым в атмосферу.
1. Определить мощность Nдв при n = 900 об/мин (характеристика насоса задана), если температура перекачиваемой воды t = 60° С (р = 983 кг/м3), приведенная длина трубопровода (с учетом местных сопротивлений) l=200 м, диаметр d = 0,1 м и коэффициент сопротивления трения λ = 0,025.
2. Построить пьезометрическую линию для системы и определить давление перед входом в насос, если H0 = 10 м; h = 2 м; l1= 100 м.
3. Определить минимально допустимый уровень H0 в компенсационном бачке, если давление перед входом в насос не должно быть меньше 1 атм.
