Задача 14: Задача 14-2 вариант 2
Описание

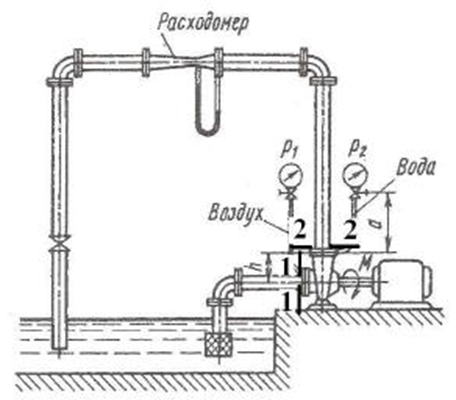

При испытании центробежного насоса, всасывающий патрубок которого имеет диаметр d1 = 80 мм и нагнетательный патрубок d2 = 60 мм, получены следующие данные: Определить напор насоса, потребляемую им мощность двигателя и к. п. д. насоса.
Показание манометра на выходе из насоса Р2 = 125 кПа;
Показание вакуумметра на входе в насос Р1 = 30 кПа;
Вертикальное расстояние между входным и выходным сечениями насоса h = 8см;
Повышение манометра над выходным сечением насоса а = 12 см
Подача насоса Qн = 10 л/с.
Вращающий момент на валу насоса М = 10 Н*м;
Частота вращения насоса n = 2000 об/мин
