Задача 7: Задача 7-8 вариант 8
Хит
Описание

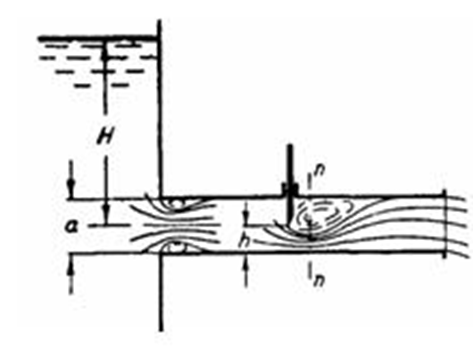

Вода вытекает в атмосферу по короткой трубе квадратного сечения со стороной a = 200 мм при постоянном напоре H =10 м.
Определить расход по трубе и вакуум в сжатом сечении n-n в зависимости от степени открытия задвижки h/a. Подсчеты провести для двух значений h/a, используя соответствующие им величины коэффициента сопротивления ξ задвижки и сжатия струи ε в сечении n-n: (h/a = 0,8, ξ = 0,39, ε = 0,80 и h/a = 0,1, ξ = 193, ε = 0,67). Коэффициент сопротивления входа в трубу принять ξвх = 0,5, потери трения не учитывать. В обоих случаях построить графики напоров. Указание. При определении вакуума в сечении n-n считать, что расширение потока после этого сечения приводит к потере напора, определяемой формулой (7-2).

Характеристики решённой задачи
Учебное заведение
Номер задания
Вариант
Программы
Теги
Просмотров
60
Качество
Идеальное компьютерное
Размер
23,97 Kb
Преподаватели
Список файлов
Задача7.8.docx
