Задача 2: Задача 2-15 вариант 15
Описание

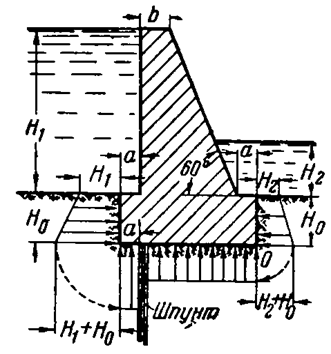

Бетонная плотина имеет следующие размеры: Н1= 12 м, H0 = 3 м, а=1 м, b = 2 м; уровень воды с низовой стороны H2 = 3 м. Так как грунт под плотиной водопроницаем, в него для предотвращения перетока воды забит шпунт. Проверить устойчивость плотины, найдя суммарный опрокидывающий М0 и восстанавливающий М0 моменты относительно точки О с учетом давления воды на подгрунтовую часть плотины (см. эпюру на эскизе). Все расчеты проводить на единицу длины плотины. Восстанавливающий момент от силы веса плотины в расчете на 1 м ее длины равен М =13250 кН*м/м.
