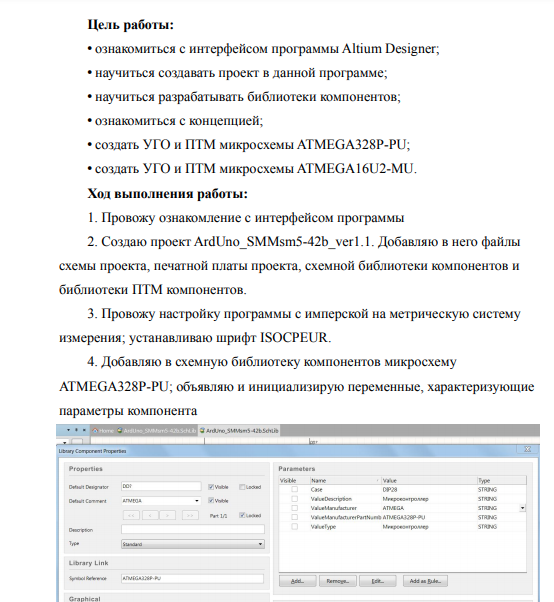

Цель работы: • ознакомиться с интерфейсом программы Altium Designer; • научиться создавать проект в данной программе; • научиться разрабатывать библиотеки компонентов; • ознакомиться с концепцией; • создать УГО и ПТМ микросхемы ATMEGA328P-PU; • создать УГО и ПТМ микросхемы ATMEGA16U2-MU.
Ход выполнения работы: 1. Провожу ознакомление с интерфейсом программы 2. Создаю проект ArdUno_SMMsm5-42b_ver1.1. Добавляю в него файлы схемы проекта, печатной платы проекта, схемной библиотеки компонентов и библиотеки ПТМ компонентов. 3. Провожу настройку программы с имперской на метрическую систему измерения; устанавливаю шрифт ISOCPEUR. 4. Добавляю в схемную библиотеку компонентов микросхему ATMEGA328P-PU; объявляю и инициализирую переменные, характеризующие параметры компонента
![]()
