Разработка конструкции печатного узла в системе проектирования Altium Designer. Разработка конструкторской документации в системе «Компас»

Только РПЗ

Техническое задание:
Для заданной схемы электрической принципиальной подобрать элементную базу, разработать печатный узел в системе проектирования Altium Designer. Разработать конструкторскую документацию: схему электрическую принципиальную, перечень элементов, чертеж платы печатной, сборочный чертеж, спецификацию
Исходные данные

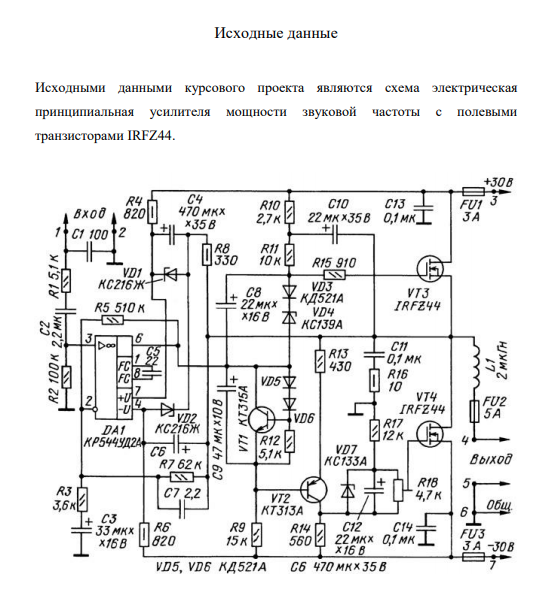

Исходными данными курсового проекта являются схема электрическая принципиальная усилителя мощности звуковой частоты с полевыми транзисторами IRFZ44.

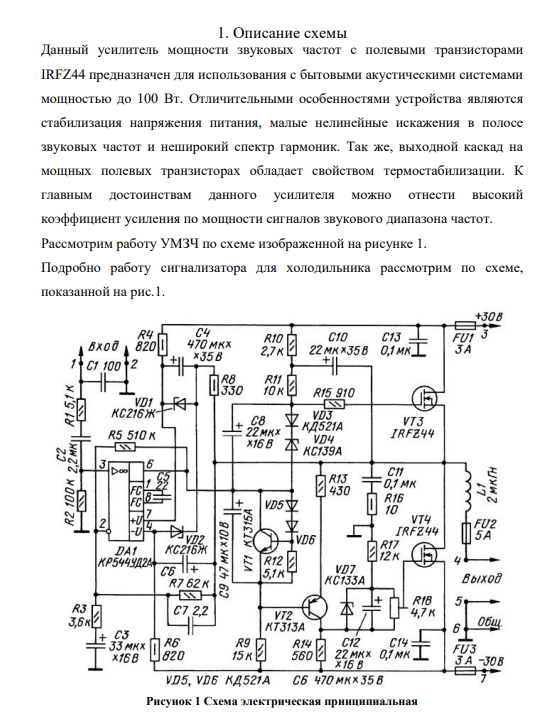

1. Описание схемы Данный усилитель мощности звуковых частот с полевыми транзисторами IRFZ44 предназначен для использования с бытовыми акустическими системами мощностью до 100 Вт. Отличительными особенностями устройства являются стабилизация напряжения питания, малые нелинейные искажения в полосе звуковых частот и неширокий спектр гармоник. Так же, выходной каскад на мощных полевых транзисторах обладает свойством термостабилизации. К главным достоинствам данного усилителя можно отнести высокий коэффициент усиления по мощности сигналов звукового диапазона частот. Рассмотрим работу УМЗЧ по схеме изображенной на рисунке 1. Подробно работу сигнализатора для холодильника рассмотрим по схеме, показанной на рис.1.
