Лабораторная работа 2: Построение устройства управления вариант 5
Описание
Лабораторная работа №2
Построение устройства управления
Курс: ЭВМиПУ
Лабораторное задание

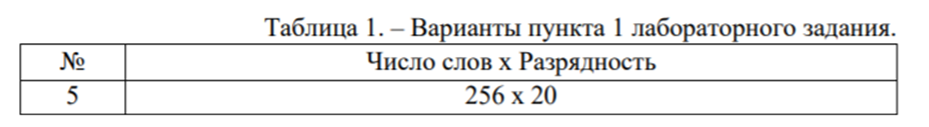

Пункт 1Построить схему, содержащую микроконтроллер DMC8, и построить внешнее ЗУ согласно варианту (таблица 1). Память строится на основе готовых блоков (RAM) deeds. Провести тестирования схемы, составить временную диаграмму чтения/записи в память.
Пункт 2 Построить схему, содержащую два DMC8 котроллера. Разработать протокол общения между двумя контроллерами. Слово общения 8 бит. Оба контроллера должны иметь возможность отправлять и принимать данные с другого контроллера.
Пункт 3
Построить схему, содержащую два DMC8 контроллера. DMC8 должны быть соединены при помощи интерфейса, разработанного в п.2. Первый контроллер имеет входы для “адреса” и “данных” в соответствии п.1, второй контроллер подключен к памяти в соответствии с п.1. Требуется с помощью DMC8 (1) производить чтение/запись памяти, подключенной к DMC8 (2)
Характеристики лабораторной работы
Учебное заведение
НИУ «МЭИ» Семестр
Номер задания
Вариант
Программы
Просмотров
3
Качество
Идеальное компьютерное
Размер
2,23 Mb
Список файлов
Построение устройства управления
Block1.cbe
Circuit1.pbs
Circuit3.pbs
InterruptController.cbe
KOD1.mc8
KOD2.mc8
code.mc8
code1.mc8
dmc8_scheme.pbs
Отчет.docx
Отчет.pdf
