Лабораторная работа 1: Построение запоминающего устройства

Защита лабораторноя работы №1

Построение запоминающего устройства

Курс: ЭВМиПУ

Вопрос 1

• Назначение блоков ввода/вывода данных в ЗУ?

• Назначение блока адреса в ЗУ?

• Назначение устройства управления в ЗУ?

• Назначение матрицы элементов в ЗУ?


Вопрос 2

• От чего зависит число адресных входов ЗУ? Ответ дать в письменной форме.

• Как увеличение емкости ЗУ влияет на внутренне устройство ЗУ? Ответ дать в письменной форме.


Вопрос 3

• На основе каких элементов строится ЗУ?

• Можно ли построить ЗУ без использования выходных буферов? Почему да/нет?

• Можно ли построить ЗУ на одноступенчатых триггерах? Почему да/нет?

• Ответ дать в письменной форме.


Вопрос 4

• Определить оптимальное ЗУ (емкость и разрядность) для объема в 584 бит.

• Определить оптимальное ЗУ (емкость и разрядность) для объема в 459 бит.

• Определить оптимальное ЗУ (емкость и разрядность) для объема в 800 бит. Ответ дать в письменной форме.


Вопрос 5

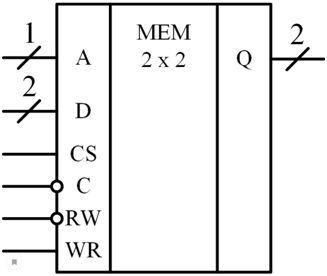

• Постройте ЗУ 10 x 2 на основе схемы 2 x 2

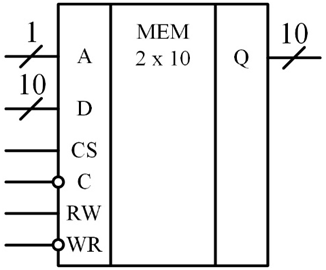

• Постройте ЗУ 16 x 20 на основе схемы 8 x 10

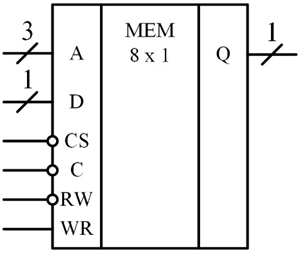

• Постройте ЗУ 16 x 2 на основе схемы 8 x 1
• Постройте ЗУ 12 x 8 на основе схемы 4 x 4

Вопрос 6

• Постройте временную диаграмму чтения/записи в ЗУ

Вопрос 7

• В чем заключается преимущество схемы ЗУ с общей шиной адреса и данных?

• В чем заключается преимущество схемы ЗУ с раздельной шиной адреса и данных?

Вопрос 8

• Из каких времен складывает общее время работы ЗУ (для схемы с раздельной шиной адреса и данных)?

• Из каких времен складывает общее время работы ЗУ (для схемы с общей шиной адреса и данных)?

Вопрос 9

• Объяснить алгоритм работы УУ для схемы ЗУ с общей шиной адреса и данных? Ответ дать в письменной форме.
• Объяснить алгоритм работы УУ для схемы ЗУ с раздельной шиной адреса и данных? Ответ дать в письменной форме или в виде изображения.

Вопрос 10

• Рассчитайте время работы ЗУ с раздельной шиной адреса и данных, при условии, что – Treg = 15 нс, Tmem = 211 нс, Tc = 20 нс.
• Рассчитайте время работы ЗУ с общей шиной адреса и данных, при условии, что – Treg = 15 нс, Tmem = 211 нс, Tc = 20 нс.
• Рассчитайте время работы ЗУ с раздельной шиной адреса и данных, при условии, что – Treg = 25 нс, Tmem = 350 нс, Tc = 30 нс.
• Рассчитайте время работы ЗУ с раздельной шиной адреса и данных, при условии, что – Treg = 20 нс, Tmem = 200 нс, Tc = 25 нс.
• Рассчитайте время работы ЗУ с общей шиной адреса и данных, при условии, что – Treg = 20 нс, Tmem = 210 нс, Tc = 25 нс.


Вопрос 11

• Построить УУ для ЗУ с общей шиной адреса и данных, при условии, что – Treg = 45 нс, Tmem = 145 нс, Tc = 20 нс. Ответ дать в виде изображения.
• Построить УУ для ЗУ с раздельной шиной адреса и данных, при условии, что – Treg = 20 нс, Tmem = 350 нс, Tc = 30 нс. Ответ дать в виде изображения.
• Построить УУ для ЗУ с общей шиной адреса и данных, при условии, что – Treg = 20 нс, Tmem = 112 нс, Tc = 15 нс.
• Построить УУ для ЗУ с общей шиной адреса и данных, при условии, что – Treg = 14 нс, Tmem = 75 нс, Tc = 15 нс.
• Построить УУ для ЗУ с общей шиной адреса и данных, при условии, что – Treg = 25 нс, Tmem = 184 нс, Tc = 15 нс.
