Лабораторная работа 1: Построение запоминающего устройства вариант 5
Описание
Лабораторная работа №1
Построение запоминающего устройства
Курс: ЭВМиПУ
Цель работы состоит в ознакомлении с принципами построения и работы запоминающего устройства (ЗУ), устройства управления (УУ) и контроллера DMC8.Часть 1

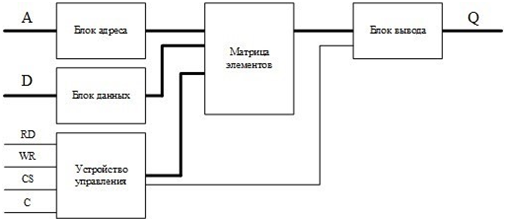

В рамках данной части работы предстоит разработать и построить схему ЗУ.Пример ЗУ приведен на рис. 1. Блоки адреса и данных отвечают за передачу соответствующей информации в матрицу элементов. Устройство управления управляет вводом и выводом данных, а также выбором элементов матрицы. Блок вывода управляет выдачей данных на выход.
- Лабораторное задание
| А-07-19 | ||||||||
| № | Емкость Разрядность ЗУ | x | RD | WR | C | CS | Базовый регистр | Организация матрицы элементов |
| 5 | 4 x 32 | L | H | H | L | 8 разрядов | Вертикальная | |
Часть 2
В рамках данной части работы предстоит разработать и построить схемуУУ для ЗУ, при этом требуется соблюсти задержки работы блоков ЗУ.
Комплекс ЗУ должен включать в себя следующие элементы:
1. входной и выходной буферы;
2. устройство управления с сигналами управления работой;
3. выводы управляющих сигналов;
4. матрицу ЗУ.
- Лабораторное задание
Таблица 2. – Варианты лабораторной работы. Часть 2.
| № | Емкость x Разрядность ЗУ | Trg | Tmem | Tc | Шина |
| 5 | 4х16 | 23 | 169 | 28 | О |
Часть 3
- Лабораторное задание
Файлы условия, демо
Характеристики лабораторной работы
Учебное заведение
НИУ «МЭИ» Семестр
Номер задания
Вариант
Программы
Просмотров
8
Качество
Идеальное компьютерное
Размер
5,18 Mb
Список файлов
Построение запоминающего устройства
Block1.cbe
Block2.cbe
CODE.mc8
LAB1_1.pbs
LAB1_2.pbs
LAB1_3.pbs
Отчет.docx
Отчет.pdf
