Задача: Шток вариант 22

Шток БНТУ.ИГ0000.022 ЧЕРТЕЖ

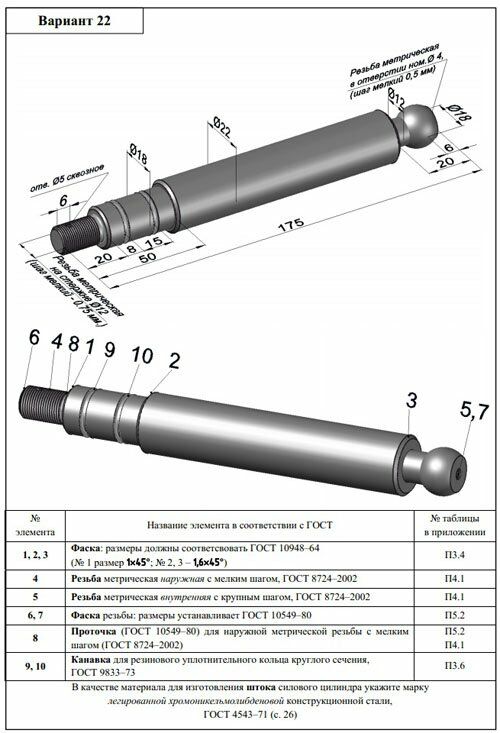

Шток Вариант 22 ЧЕРТЕЖ

№ элемента

1,2,3 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1х45°; № 2, 3 – 1,6х45°)
4 - Резьба метрическая наружная с мелким шагом, ГОСТ 8724–2002
5 - Резьба метрическая внутренняя с крупным шагом, ГОСТ 8724–2002
6,7 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
8 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом (ГОСТ 8724–2002)
9,10 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73


В качестве материала для изготовления штока силового цилиндра укажите марку легированной хромоникельмолибденовой конструкционной стали, ГОСТ 4543–71

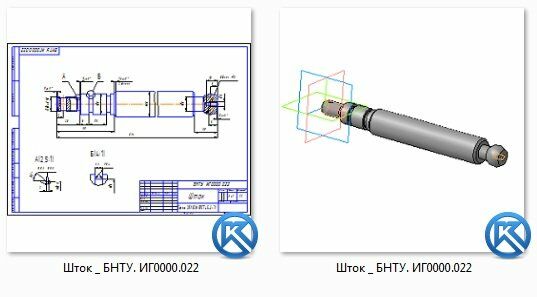

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
