Задача: Вал вариант 1

Вал БНТУ.ИГ0000.001 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

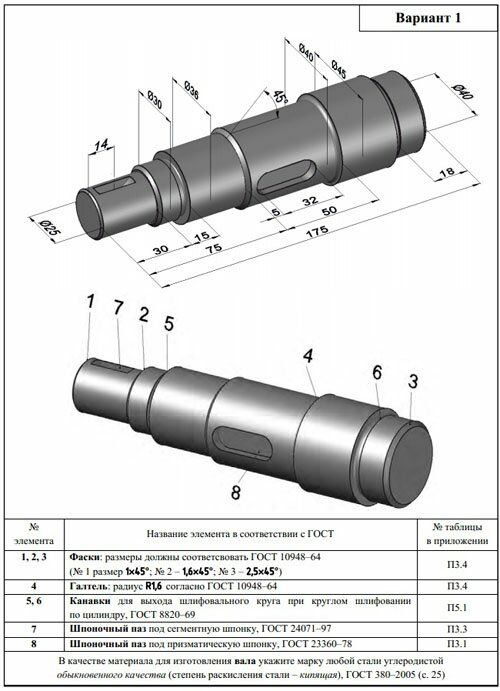

№ элемента

1,2,3 - Фаски: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 размер 1х45°; № 2 – 1,6х45°; № 3 – 2,5х45°)
4 - Галтель: радиус R1,6 согласно ГОСТ 10948–64
5,6 - Канавки для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
7 - Шпоночный паз под сегментную шпонку, ГОСТ 24071–97
8 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78

В качестве материала для изготовления вала укажите марку любой стали углеродистой обыкновенного качества (степень раскисления стали – кипящая), ГОСТ 380–2005

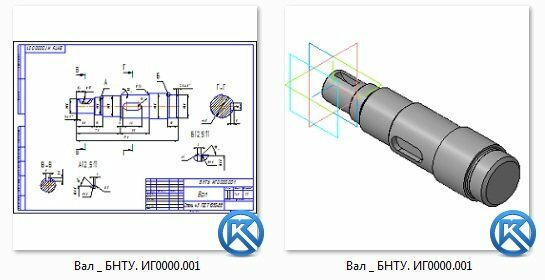

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
