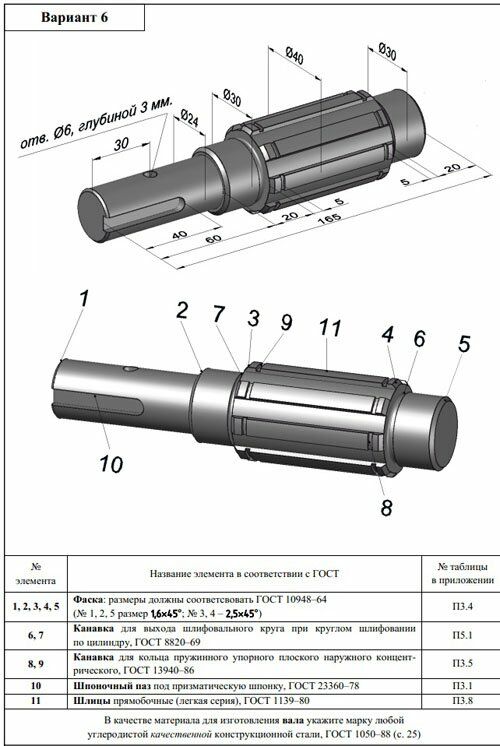

Задача: Вал вариант 6

Вал БНТУ.ИГ0000.006 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

№ элемента

1,2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1, 2, 5 размер 1,6х45°; № 3, 4 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8,9 - Канавка для кольца пружинного упорного плоского наружного концентрического, ГОСТ 13940–86
10 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78
11 - Шлицы прямобочные (легкая серия), ГОСТ 1139–80

В качестве материала для изготовления вала укажите марку любой углеродистой качественной конструкционной стали, ГОСТ 1050–88

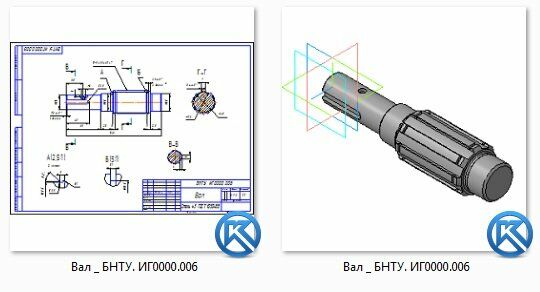

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
