Задача: Винт ходовой вариант 24

Винт ходовой БНТУ.ИГ0000.024 ЧЕРТЕЖ

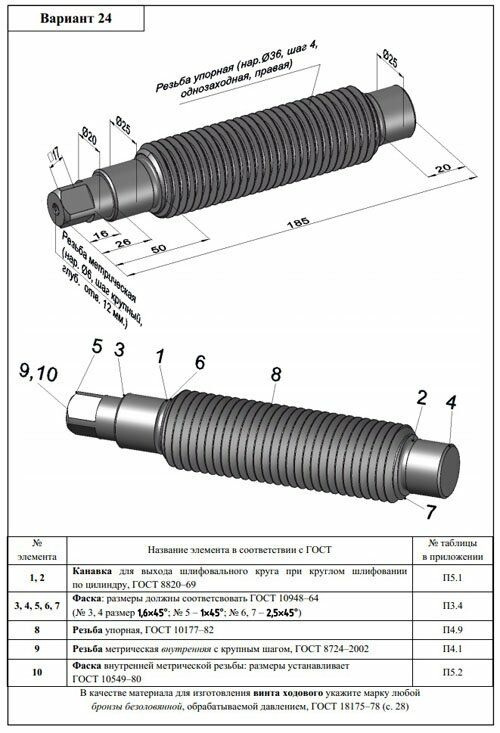

Винт ходовой Вариант 24 ЧЕРТЕЖ

№ элемента

1,2 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
3,4,5,6,7 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 3, 4 размер 1,6х45°; № 5 – 1х45°; № 6, 7 – 2,5х45°)
8 - Резьба упорная, ГОСТ 10177–82
9 - Резьба метрическая внутренняя с крупным шагом, ГОСТ 8724–2002
10 - Фаска внутренней метрической резьбы: размеры устанавливает ГОСТ 10549–80

В качестве материала для изготовления винта ходового укажите марку любой бронзы безоловянной, обрабатываемой давлением, ГОСТ 18175–78.

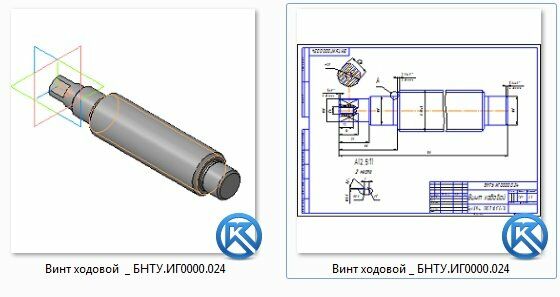

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
