Задача: Вал вариант 2

Вал БНТУ.ИГ0000.002 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

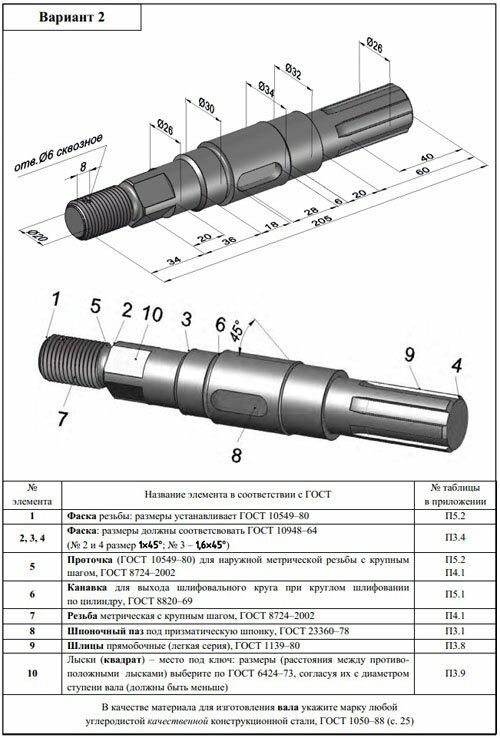

№ элемента

1 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80

2, 3, 4 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 2 и 4 размер 1х45°; № 3 – 1,6х45°)

5 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002

6 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69

7 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002

8 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78

9 - Шлицы прямобочные (легкая серия), ГОСТ 1139–80

10 - Лыски (квадрат) – место под ключ: размеры (расстояния между противоположными лысками) выберите по ГОСТ 6424–73, согласуя их с диаметром ступени вала (должны быть меньше)

В качестве материала для изготовления вала укажите марку любой углеродистой качественной конструкционной стали, ГОСТ 1050–88

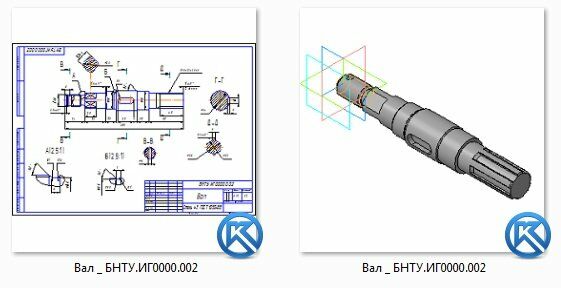

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
