Задача: Шток вариант 23

Шток БНТУ.ИГ0000.023 ЧЕРТЕЖ

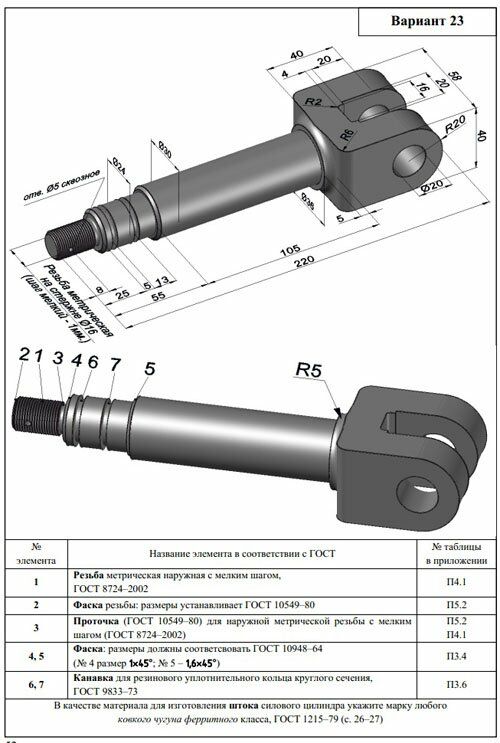

Шток Вариант 23 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

№ элемента

1 - Резьба метрическая наружная с мелким шагом, ГОСТ 8724–2002
2 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с мелким шагом (ГОСТ 8724–2002)
4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 4 размер 1х45°; № 5 – 1,6х45°)
6,7 - Канавка для резинового уплотнительного кольца круглого сечения, ГОСТ 9833–73

В качестве материала для изготовления штока силового цилиндра укажите марку любого ковкого чугуна ферритного класса, ГОСТ 1215–79

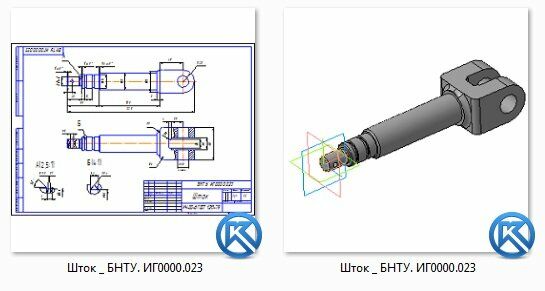

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
