ДЗ: Клапан предохранительный вариант 24

Клапан предохранительный. Вариант 24 ЧЕРТЕЖ

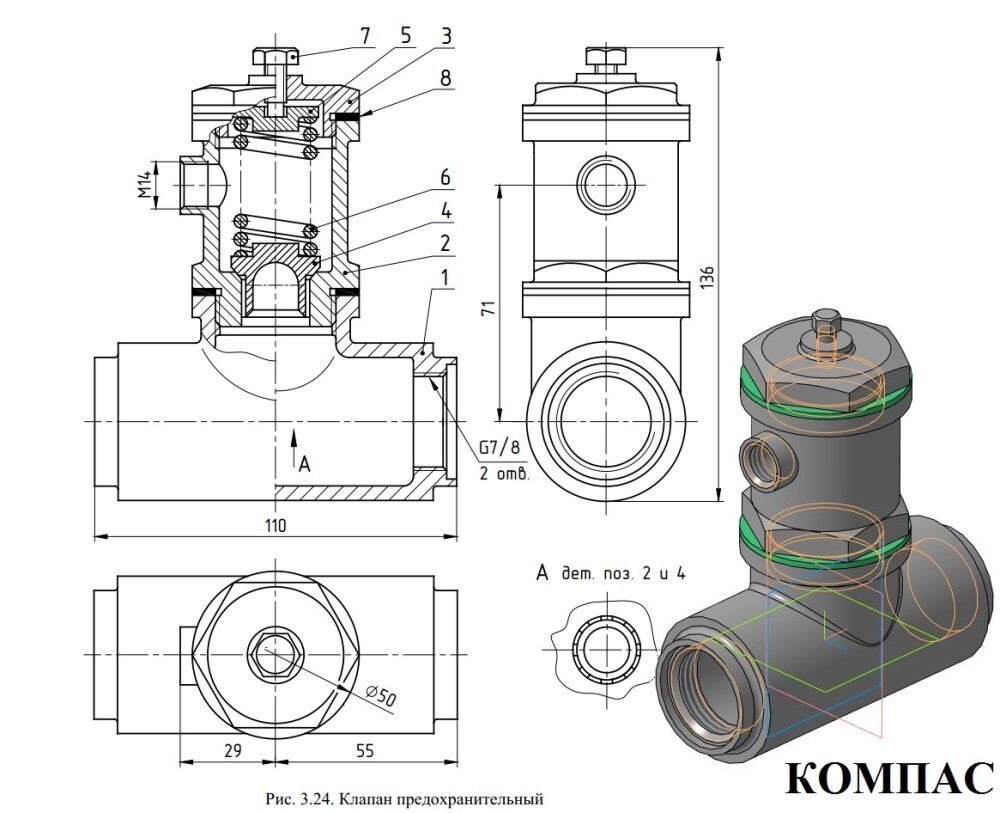

Клапан (рис. 3.24) предназначен для сброса давления в трубопроводе (не показан), в который он монтируется посредством метрической резьбы G7/8, выполненной в корпусе 1.
В корпус 1 ввинчен малый вертикальный корпус 2, в полости которого размещен клапан 4, прижатый к своему седлу пружиной 6 для запирая полости корпуса 1. При повышении давления жидкости сверхдопустимого, сила сжатия пружины не в состоянии противодействовать усилию, развиваемому давлением жидкости, и клапан пропускает излишки жидкости в полость корпуса 2, а из него она поступит в трубопровод (не показан), подсоединяемый корпусу 2 посредством метрической резьбы М14. Этим ограничивается рост давления в полости 1.
Сверху полость вертикального корпуса 2 герметично закрыта ввинчиваемой до упора в уплотнительную прокладку 8 (ГОСТ 15180-86) крышкой 3. Такая же прокладка установлена ниже (с другой стороны корпуса 2), обеспечивая герметичность соединения обоих корпусов. Пружина 6 одним концом упирается в клапан 4, а вторым – в центрирующий ее диск 5, опирающийся на установочный винт 7 с цилиндрической цапфой М7 (ГОСТ 1481-84). Винт позволяет регулировать усилие сжатия пружины и максимальный уровень давления срабатывания предохранительного клапана.

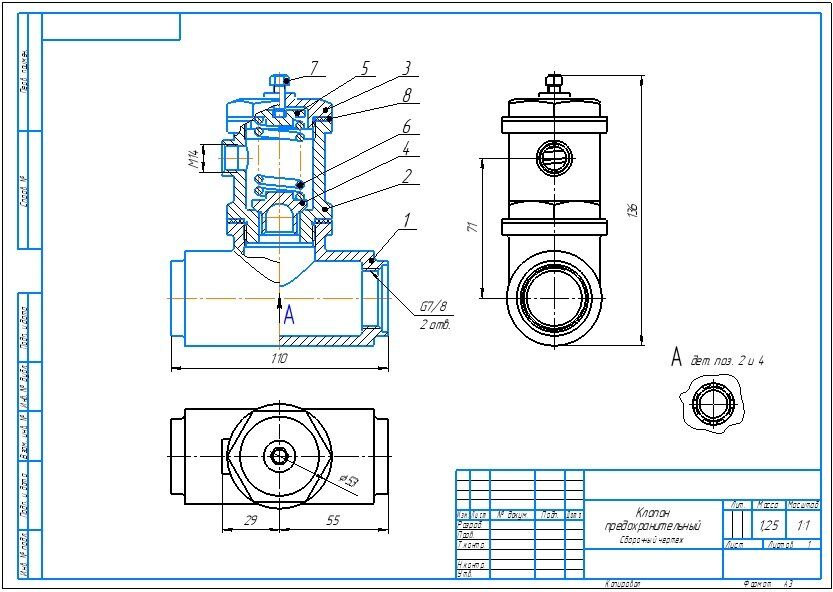

Клапан предохранительный. Вариант 24 сб
Клапан предохранительный. Вариант 24 спецификация
Клапан предохранительный. Вариант 24 3d сборка
Клапан предохранительный. Вариант 24 чертежи
01 Корпус
02 Вертикальный корпус
03 Крышка
04 Клапан
05 Диск
06 Пружина

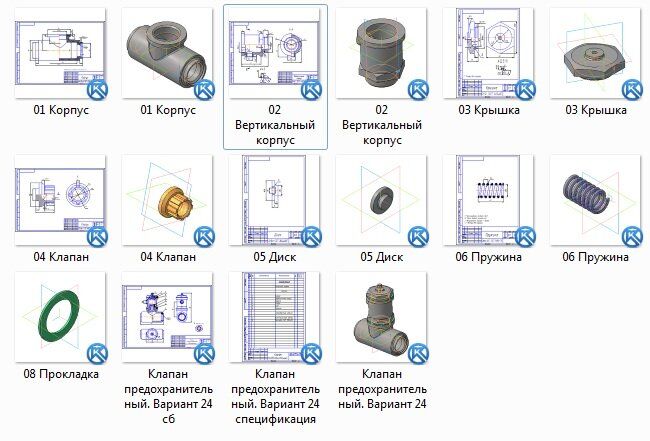

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
