Задача: Вал вариант 29

Вал БНТУ.ИГ0000.029 ЧЕРТЕЖ
Вал Вариант 29 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

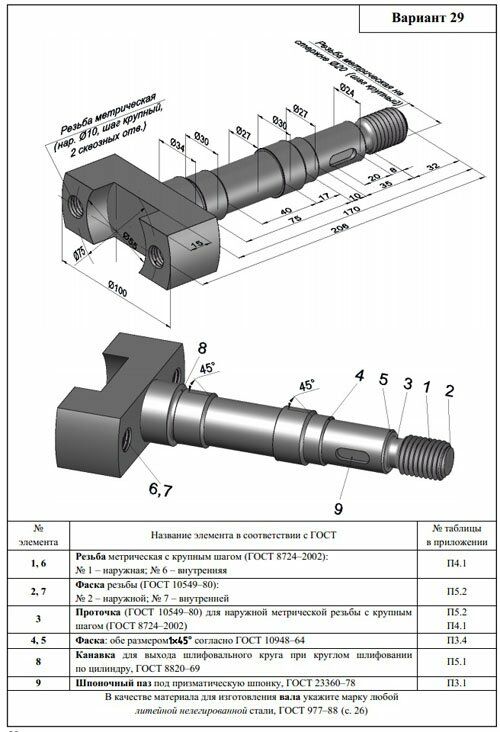

№ элемента

1, 6 - Резьба метрическая с крупным шагом (ГОСТ 8724–2002): № 1 – наружная; № 6 – внутренняя
2,7 - Фаска резьбы (ГОСТ 10549–80): № 2 – наружной; № 7 – внутренней
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом (ГОСТ 8724–2002)
4,5 - Фаска: обе размером145° согласно ГОСТ 10948–64
8 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
9 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78

В качестве материала для изготовления вала укажите марку любой литейной нелегированной стали, ГОСТ 977–88
Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
