ДЗ: Вентиль ввертной вертикальный вариант 29

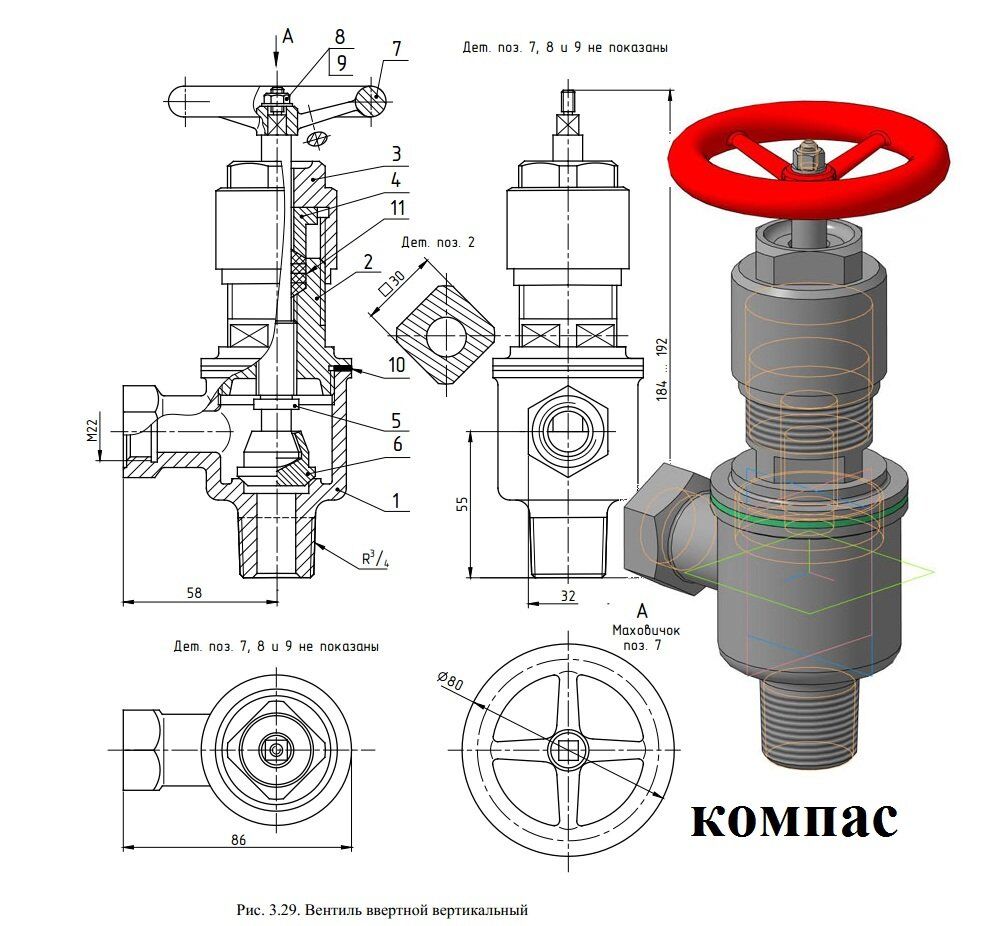

Вентиль ввертной вертикальный. Вариант 29 ЧЕРТЕЖ
Вентиль (рис.3.29) предназначен для управляемого перекрытия потока жидкости. Его вворачивают наружной трубной конической резьбой R3 /4 в отверстие емкости (не изображена). Отвод жидкости от вентиля осуществляют по трубопроводу (не изображен), присоединяемому к корпусу 1 посредством внутренней метрической резьбы М24. Входное отверстие в полость корпуса перекрывает расположенный в ней клапан 6. Клапан удерживают в нижнем положении и перемещают по высоте шпинделем 5, с нижним коническим концом которого тот соединен благодаря обжатию вокруг него своей верхней полой части. Сверху полость корпуса закрыта ввинчиваемой до упора в паронитовую прокладку 10 (ГОСТ 15180-86) крышкой 2. Прокладка обеспечивает герметичность этого соединения.
Шпиндель 5 пропущен наружу через резьбовое отверстие в крышке 2 и уплотнен в нем войлочной сальниковой набивкой 11 (ГОСТ 5152-84), осаживаемой по мере необходимости накидной гайкой 3 через сальниковую втулку 4.
Шпиндель 5 вращают усилием руки посредством маховичка 7, посаженного на призматический хвостовик квадратного сечения, удерживаемый шестигранной гайкой 8 М5 (ГОСТ 5915-70) и круглой шайбой 9 (ГОСТ 11371-78).

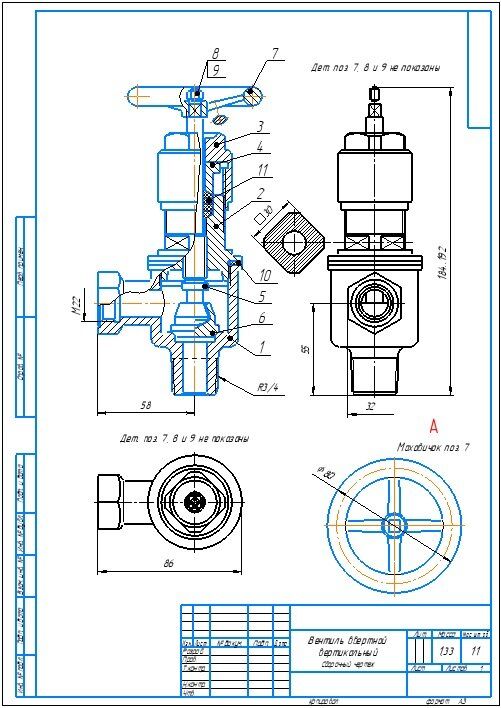

Вентиль ввертной вертикальный. Вариант 29 СБ
Вентиль ввертной вертикальный. Вариант 29 специФИКАЦИЯ
Вентиль ввертной вертикальный. Вариант 29 3D СБОРКА

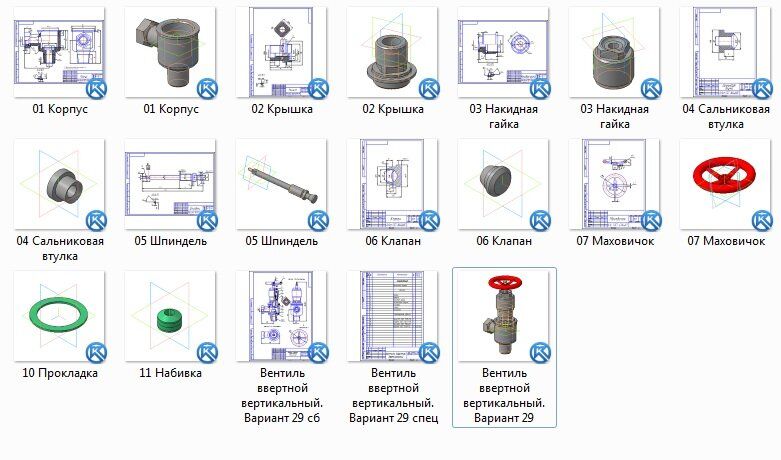

Вентиль ввертной вертикальный. Вариант 29 чертежи
01 Корпус
02 Крышка
03 Накидная гайка
04 Сальниковая втулка
05 Шпиндель
06 Клапан
07 Маховичок
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
