Задача: Вал вариант 5

Вал БНТУ.ИГ0000.005 ЧЕРТЕЖ
Вал предназначен для установки с возможностью вращения, а при необходимости, и с возможностью осевого перемещения посаженных на него других деталей – зубчатых колес (рис. 1.3), звездочек, шкивов, маховиков, барабанов, катков, и т. п. Кроме того, валы обеспечивают передачу вращающего момента на эти детали.

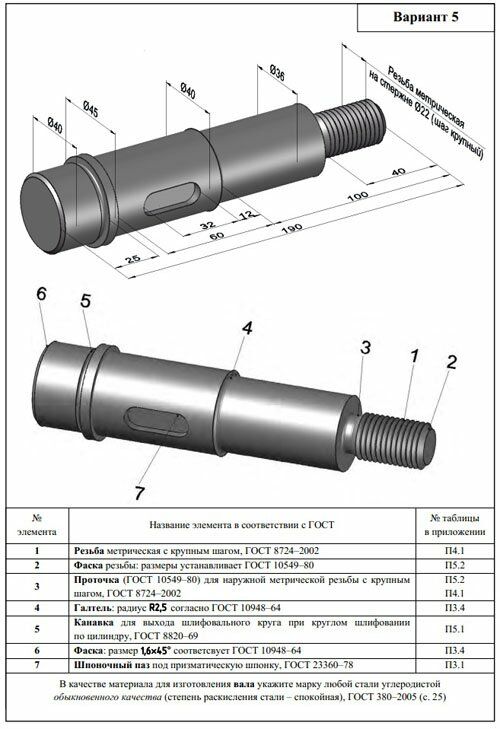

№ элемента

1 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
2 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
3 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
4 - Галтель: радиус R2,5 согласно ГОСТ 10948–64
5 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
6 - Фаска: размер 1,6х45° соответсвует ГОСТ 10948–64
7 - Шпоночный паз под призматическую шпонку, ГОСТ 23360–78

В качестве материала для изготовления вала укажите марку любой стали углеродистой
обыкновенного качества (степень раскисления стали – спокойная), ГОСТ 380–2005

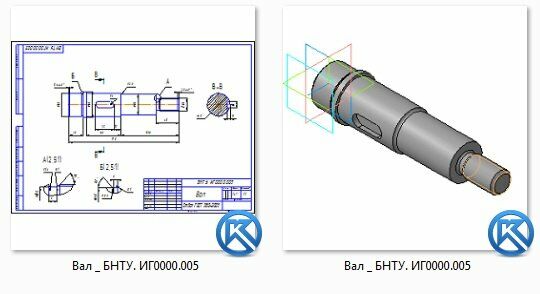

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
