Задача: Винт ходовой вариант 18

Винт ходовой БНТУ.ИГ0000.018 ЧЕРТЕЖ

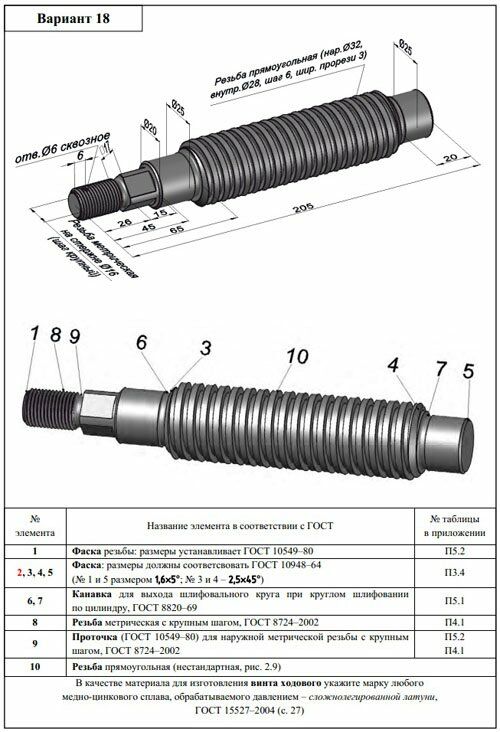

Винт ходовой. Вариант 18 ЧЕРТЕЖ


№ элемента
1 - Фаска резьбы: размеры устанавливает ГОСТ 10549–80
2,3,4,5 - Фаска: размеры должны соответсвовать ГОСТ 10948–64 (№ 1 и 5 размером 1,6х5°; № 3 и 4 – 2,5х45°)
6,7 - Канавка для выхода шлифовального круга при круглом шлифовании по цилиндру, ГОСТ 8820–69
8 - Резьба метрическая с крупным шагом, ГОСТ 8724–2002
9 - Проточка (ГОСТ 10549–80) для наружной метрической резьбы с крупным шагом, ГОСТ 8724–2002
10 - Резьба прямоугольная (нестандартная, рис. 2.9)

В качестве материала для изготовления винта ходового укажите марку любого медно-цинкового сплава, обрабатываемого давлением – сложнолегированной латуни, ГОСТ 15527–2004.

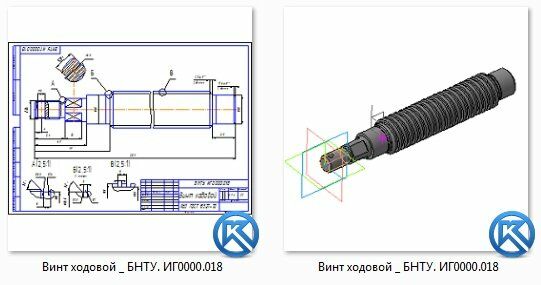

Чертеж выполнен на формате А3 + 3d модель + pdf (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
