ДЗ: Опора вертикальная вариант 18

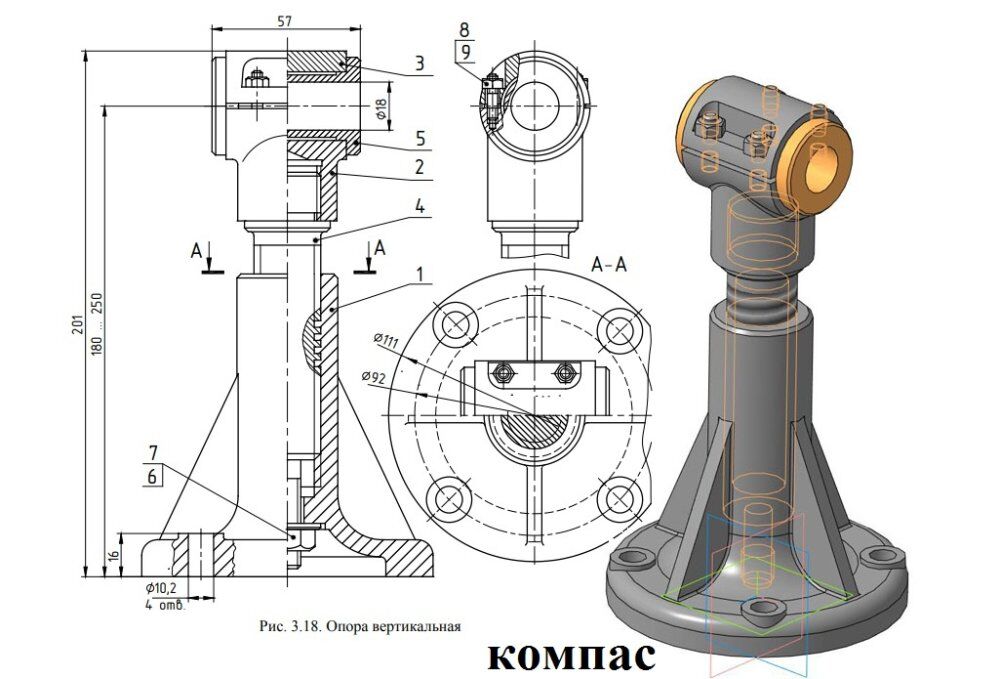

Опора вертикальная. Вариант 18 ЧЕРТЕЖ
Опора (рис. 3.18) относится к разряду станочных приспособлений для удержания на требуемой высоте детали круглой формы, вставляемой в отверстие втулки 5. Регулировка ее по высоте осуществляется вывинчиванием или ввинчиванием ходового винта 4 в несущее основание 1. Фиксирование винта в нужном положении осуществляют затягиванием гайки 6 (ГОСТ 5915-70). Гайка при затягивании упирается в основание 1 через плоскую шайбу 7 (ГОСТ 11371-78). Упомянутая поддерживающая втулка прикреплена к винту перпендикулярно к его оси посредством навинченного на него наголовника 2, в котором под нее выполнено ложе, и зафиксирована сверху ответной крышкой 3, притянутой к наголовнику 2 четырьмя шпильками 8 (ГОСТ 22032-76) с гайками 9 М6 (ГОСТ 5915-70).

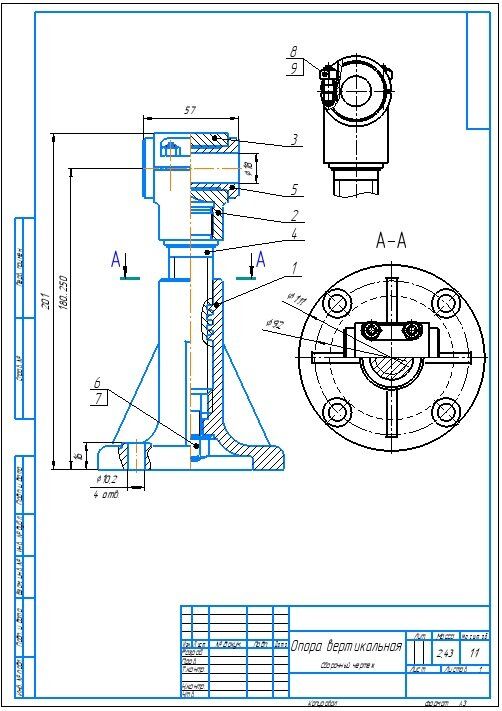

Опора вертикальная. Вариант 18 сб
Опора вертикальная. Вариант 18 спецификация
Опора вертикальная. Вариант 18 3d сборка

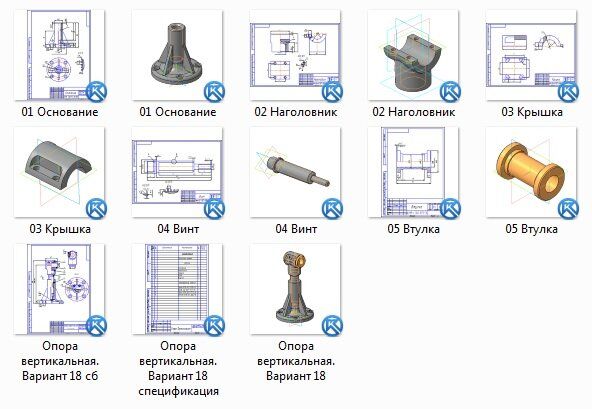

Опора вертикальная. Вариант 18 чертежи
01 Основание
02 Наголовник
03 Крышка
04 Винт
05 Втулка
Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.

Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
