Задача МЧ: Кран двухходовой вариант 24

Кран двухходовой МЧ00.24.00.00 ЧЕРТЕЖ
Двухходовой кран устанавливают на трубопроводах. Газ или жидкость, поступающие через нижнее отверстие в кран, расходятся по двум трубопроводам.Чтобы изменить площадь сечения для прохода газа или жидкости, нужно ручкой поз. 6 повернуть на некоторый угол коническую пробку поз. 2. Для обеспечения герметичности коническая поверхность пробки крана притирается к внутренней стенке корпуса поз. 1. Между деталями поз. 1 и поз. 4 ставится прокладка поз. 10.
Ключ поз. 3 своими выступами входит в пазы пробки. Пружина поз. 7 ставится для надежного прилегания пробки к внутренней поверхности корпуса.

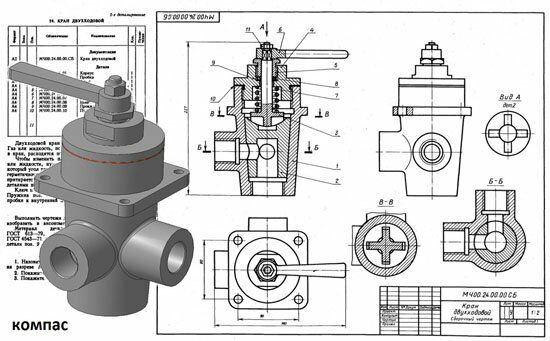

Кран двухходовой МЧ00.24.00.00 сборочный чертеж
Кран двухходовой МЧ00.24.00.00 спецификация
Кран двухходовой МЧ00.24.00.00 3д модель
Кран двухходовой МЧ00.24.00.00 чертежи
Корпус МЧ00.24.00.01
Пробка МЧ00.24.00.02
Ключ МЧ00.24.00.03
Крышка МЧ00.24.00.04
Гайка МЧ00.24.00.05
Ручка МЧ00.24.00.06
Пружина МЧ00.24.00.07
Шайба МЧ00.24.00.08
Прокладка МЧ00.24.00.09
Прокладка МЧ00.24.00.10

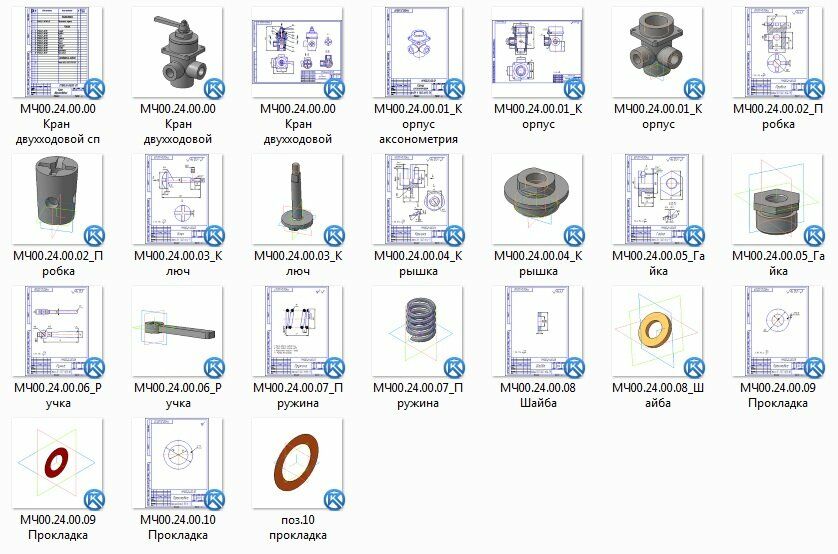

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
