Задача МЧ: Клапан вариант 25

Клапан МЧ00.25.00.00 ЧЕРТЕЖ
Клапан предназначен для изменения величины потока воды, проходящей по трубопроводу, а также для периодических отключений одной части трубопровода от другой.Клапан состоит из корпуса поз. 1 и крышки поз. 2. Детали поз. 5, 6, 8 являются запорным устройством. Изменение проходного отверстия между клапаном поз. 6 и седлом поз. 7 регулируется вращением маховичка поз. 4. В качестве уплотнения между шпинделем поз. 5, крышкой поз. 2 и фланцем поз. 3 применяют войлочные кольца поз. 15, пропитанные смазочными веществами. По мере износа войлочные кольца поджимаются фланцем, для чего завинчивают гайки поз. 10. Стык крышки и корпуса уплотнен прокладкой поз. 14. Пробка поз. 9 предназначена для слива отстоя и очистки корпуса.

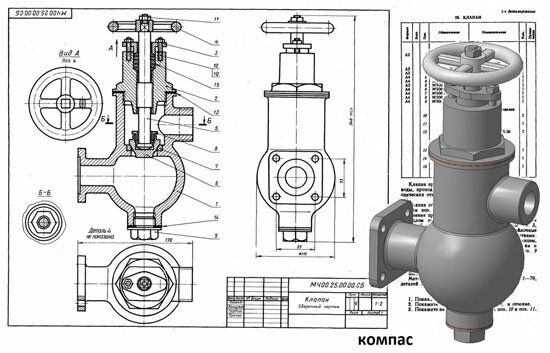

Клапан МЧ00.25.00.00 сборочный чертеж
Клапан МЧ00.25.00.00 спецификация
Клапан МЧ00.25.00.00 3д модель
Клапан МЧ00.25.00.00 чертежи
Корпус МЧ00.25.00.01
Крышка МЧ00.25.00.02
Фланец МЧ00.25.00.03
Маховичок МЧ00.25.00.04
Шпиндель МЧ00.25.00.05
Клапан МЧ00.25.00.06
Седло МЧ00.25.00.07
Гайка МЧ00.25.00.08
Пробка МЧ00.25.00.09

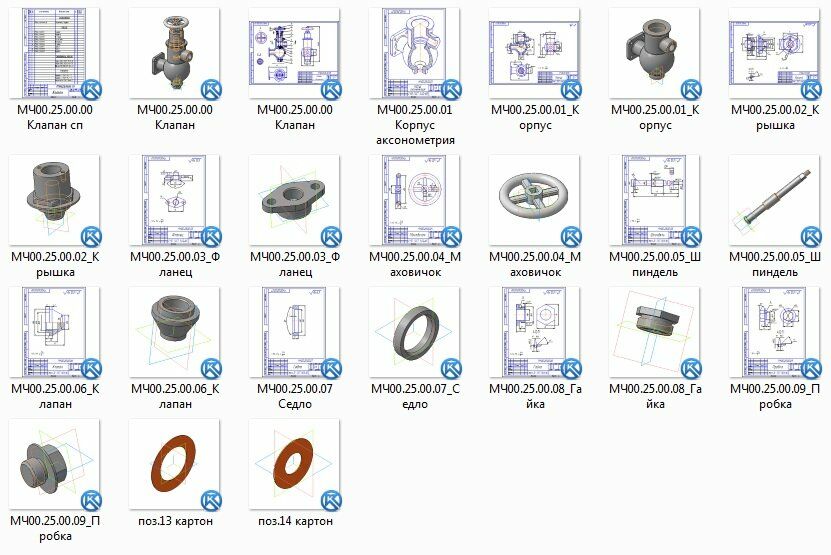

Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
