Задача 14: Штамп для выдавливания деталей
Описание

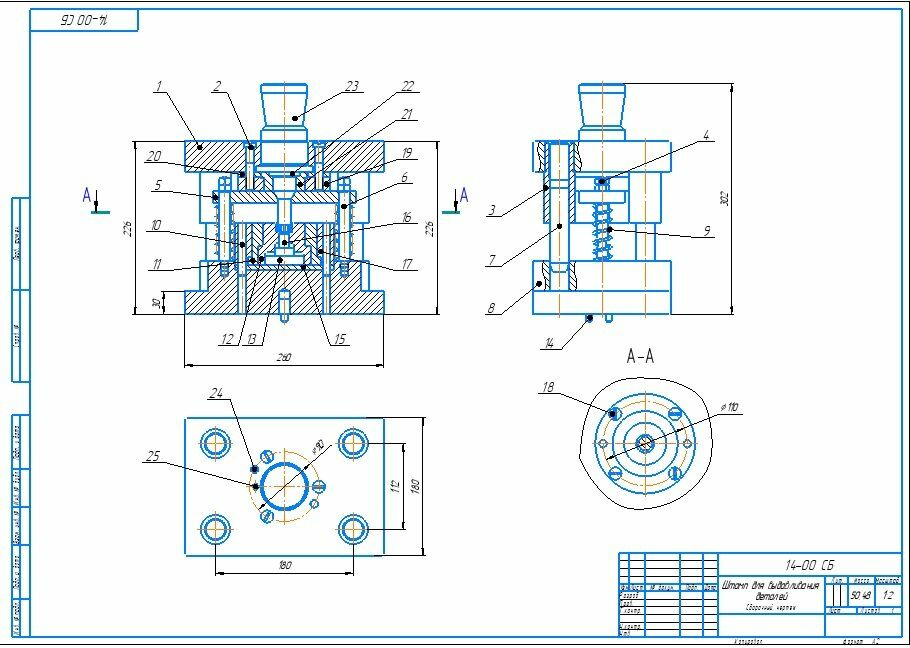

Штамп для выдавливания деталей 14-00 ЧЕРТЕЖ

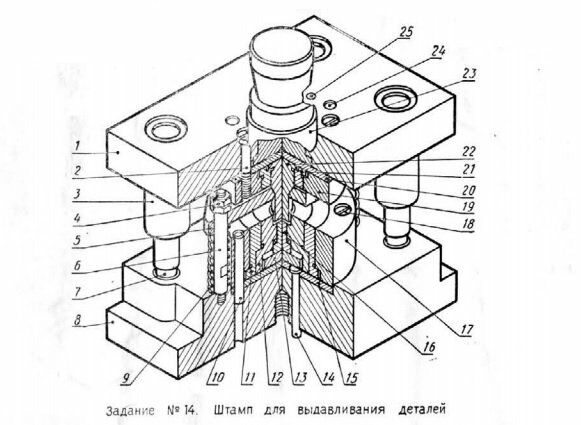

Назначение и устройство штампа.Штампы такой конструкции могут служить для холодной штамповки небольших алюминиевых деталей методом выдавливания (с возможным обратным выдавливанием) на кривошипных прессах. Штамп, чертежи деталей которого приведены в задании, предназначен для выдавливания алюминиевых колпачков, изображенных на рис. 1. Штамп состоит из подвижной (верхней) и неподвижной (нижней) частей. Нижнюю часть собирают так. В отверстия ф10 основания 8 забивают сверху на глубину 15—20 мм штифты 10. На штифты надевают прокладку 15 и укладывают в расточку ф130 основания 8 так, чтобы отверстия ф8,5 деталей 8 и15 совпали. В эти отверстия головками вверх пропускают пальцы 14. Сверху на них и прокладку 15 кладут
диск 13, а на него головкой вниз—выталкиватель 16. Затем отдельно собирают детали 11,12 и 17. Их вставляют одну в другую до упора: матрицу 12 в кольцо а кольцо 11—в обойму 17. Собранный узел надевают на выступающий вверх стержень ф13 выталкивателя 16 и на штифты 10; при этом диск 13 должен оказаться в расточке ф50 матрицы 12. Узел крепят винтами 18 к основанию 8.В отверстия ф25 основания 8 запрессовывают на глубину 50 мм колонки 7, а в гнезда М10 завинчивают стойки 6,на которые надевают пружины 9. На пружины укладывают съемник 5 конусной расточкой вверх. Затем на стойки навинчивают по две гайки 4, предотвращающие сбрасывание съемника 5 после разжатия пружин. На этом сборку неподвижной части штампа заканчивают.
Штамп для выдавливания деталей 14-00 сб
Штамп для выдавливания деталей 14-00 спецификация
Штамп для выдавливания деталей 14-00 3д модель
Штамп для выдавливания деталей 14-00 чертежи
Штамп для выдавливания деталей 14-00
Плита 14-1
Втулка 14-3
Съемник 14-5
Стойка 14-6
Колонка 14-7
Основание 14-8
Пружина 14-9
Кольцо 14-11
Матрица 14-12
Диск 14-13
Палец 14-14
Прокладка 14-15
Выталкиватель 14-16
Обойма 14-17
Пуансонодержатель 14-19
Прокладка 14-20
Втулка 14-21
Пуансон 14-22
Хвостовик 14-23
