Задача МЧ: Подшипник вариант 15

Подшипник МЧ00.15.00.00 ЧЕРТЕЖ
Подшипник служит опорой для вращающегося вала и устанавливается на консоли в том случае, когда вал близко подходит к стене производственного помещения.Консольная подшипниковая опора состоит из корпуса и подшипника скольжения со сменными бронзовыми вкладышами поз. 4, 5. Верхний вкладыш поз. 4 фиксируется цилиндрическим трубчатым выступом. Смазка к трущимся поверхностям вала и вкладыша подводится из масленки (на чертеже не показана), ввинчиваемой в резьбовое отверстие, расположенное в приливе верхнего вкладыша поз. 4.
Крышку поз. 3 крепят к корпусу поз. 2 двумя шпильками поз. 7, а корпус крепят к кронштейну поз. 1 четырьмя болтами поз. 6. Кронштейн прикрепляется к стене пятью болтами (на чертеже не показаны).

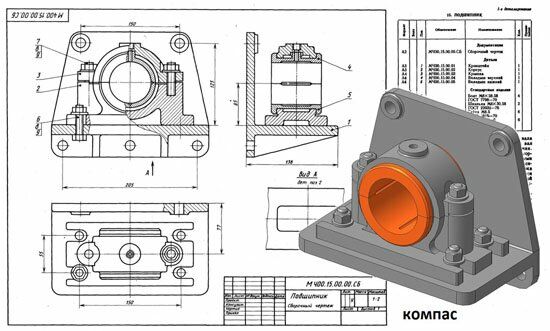

Подшипник МЧ00.15.00.00 сборочный чертеж
Подшипник МЧ00.15.00.00 спецификация
Подшипник МЧ00.15.00.00 3д модель

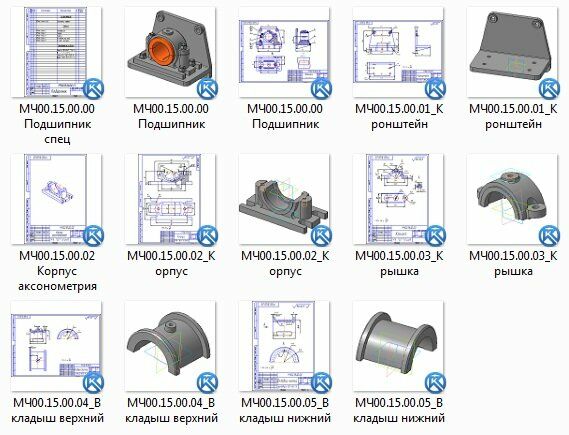

Подшипник МЧ00.15.00.00 чертежи
Кронштейн МЧ00.15.00.01
Корпус МЧ00.15.00.02
Крышка МЧ00.15.00.03
Вкладыш верхний МЧ00.15.00.04
Вкладыш нижний МЧ00.15.00.05
Задание 15 из альбома Чтение и деталирование сборочных чертежей Боголюбова С.К.Все чертежи и 3d модели (все на скриншотах показано и присутствует в архиве) выполнены в КОМПАС 3D.
Также открывать и просматривать, печатать чертежи и 3D-модели, выполненные в КОМПАСЕ можно просмоторщиком КОМПАС-3D Viewer.
