Курсовая работа 312: Привод цепного транспортера вариант 9

Привод цепного транспортера

ДМ 312-09

Содержание

Введение ………………………………………...................……………………………………......….…5
1. Кинематический расчет привода ……….......…………………………………………......…6
1.1 Выбор электродвигателя ……………….......………………………………....…....….....6
1.2. Определение передаточного отношения механизма-редуктора..........7
1.3. Определение частоты вращения и вращающих моментов на валах.....7
2. Расчет зубчатых передач ………………….....……………………………………….....…….…..8
2.1. Данные для расчёта и расчёт параметров цилиндрических зубчатых  передач на ЭВМ...........................................................................................8
2.2. Анализ результатов расчёта на ЭВМ........................................................11
3. Эскизное проектирование……………..........……………………………………....…........…12
3.1 Предварительный расчет валов.……………………...……………….…………...…....12
3.2 Проточки на валах.………..……………......................................…………............14
3.3. Посадки на валах.......................................................................................15
3.4. Выбор подшипников и схемы установки.................................................15
3.5. Конструирование зубчатых колес............................................................16
3.6 Определение геометрических характеристик стенки редуктора...........18
3.7 Выбор элементов крепления.....................................................................19
3.8 Конструирование крышек подшипников.................................................20
3.9 Система слива и контроля уровня масла..................................................23
4. 4. Подбор подшипников на заданный ресурс................................................24
4.1 Расчет подшипников быстроходного вала...............................................24
4.2  Расчет подшипников промежуточного вала............................................27
4.3  Расчет подшипников тихоходного вала...................................................30
4.4  Расчет подшипников тихоходного вала...................................................33
4.5 Посадки подшипников...............................................................................34
5. Расчет валов на статическую прочность и сопротивление усталости..........35
5.1 Расчет валов на статическую прочность...................................................35
5.1.1  Расчет быстроходного вала................................................................35
5.1.2  Расчет промежуточного вала.............................................................39
5.1.3  Расчет тихоходного вала....................................................................42
5.1.4  Расчет приводного вала.....................................................................47
5.2 Расчет валов на сопротивление усталости...............................................51
5.2.1 Расчет тихоходного вала.....................................................................51
5.2.2 Расчет приводного вала......................................................................52
6. Расчет соединений...........................................................................................54
6.1 Шпоночное соединение............................................................................54
6.1.1  Быстроходного вала с муфтой...........................................................54
6.1.2  Промежуточного вала с колесом быстроходной ступени...............54
6.1.3  Тихоходного вала с колесом тихоходной ступени...........................55
6.1.4  Тихоходного вала с муфтой................................................................55
6.1.5  Приводного вала с муфтой.................................................................56
6.1.6  Звездочки с приводным валом..........................................................56
6.2 Сварное соединение звездочки привода с валом...................................57
7. Расчет цепной передачи..................................................................................58
8. Проектирование муфт......................................................................................59
8.1  Проектирование комбинированной упругой муфты со стальными стержнями и предохранительным элементом......................................59
8.2  Проектирование упругой муфты с торообразным элементом..............60
9 Выбор смазки редуктора...................................................................................61
Список используемой литературы......................................................................62
Распечатки с расчетами на ЭВМ отсутствуют!

Введение

Целью выполнения курсового проекта является спроектировать привод цепного   транспортера.

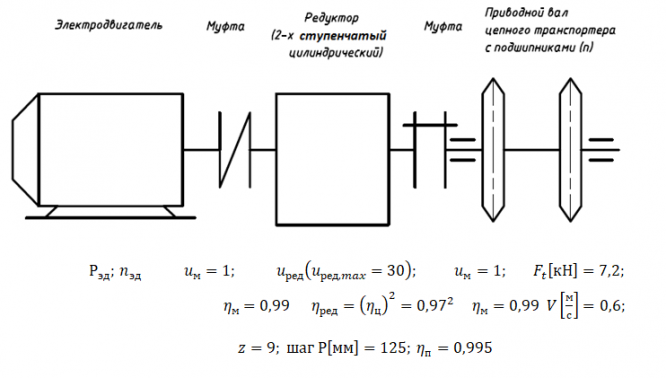

Составными частями привода являются асинхронный электродвигатель, упругая муфта, двухступенчатый цилиндрический редуктор, упруго-предохранительная муфта, приводной вал.
Устройство привода следующее: вращающий момент передается с электродвигателя на входной вал редуктора с муфты; с выходного вала редуктора через упруго-предохранительную муфту на приводной вал.
Требуется выполнить необходимые расчеты, выбрать наилучшие параметры схемы и разработать конструкторскую документацию, предназначенную для изготовления привода:

• чертеж общего вида редуктора (на стадии эскизного проекта);
• сборочный чертеж редуктора (на стадии технического проекта);
• рабочие чертежи деталей редуктора;
• чертеж общего вида упругой муфты;
• чертеж общего вида привода;
• расчетно-пояснительную записку и спецификации;

Цепной транспортер - машина, предназначенная для непрерывного горизонтального перемещения штучных грузов, устанавливаемая в отапливаемом помещении.1.Кинематический расчет привода

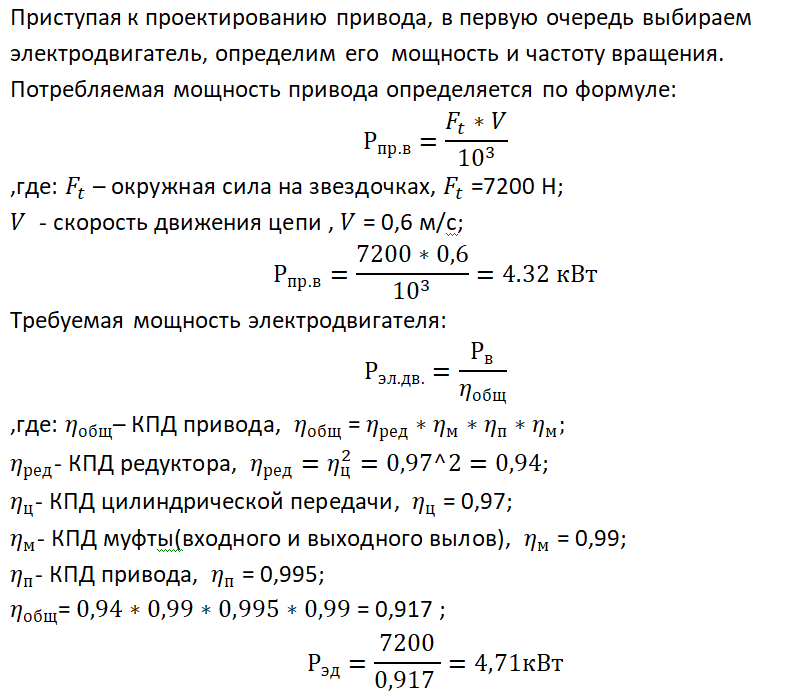

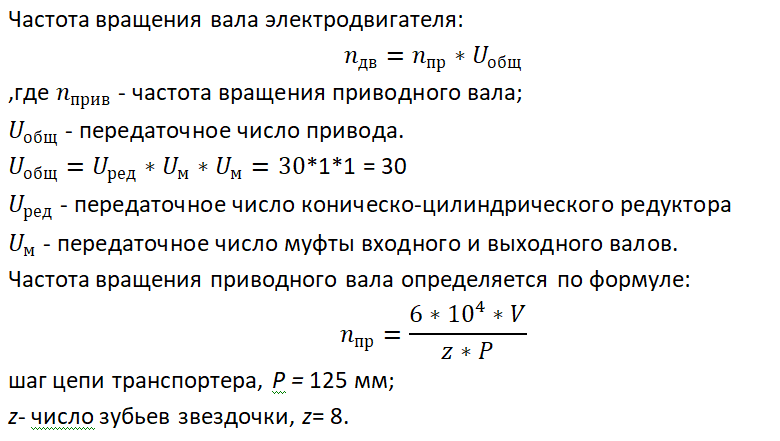

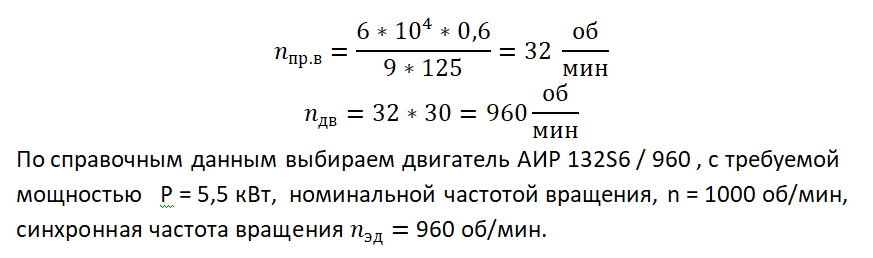

1.1.Выбор электродвигателя

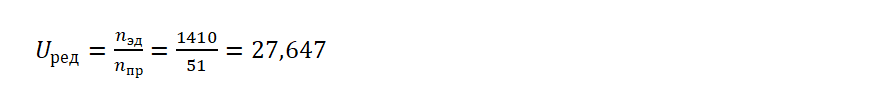

1.2. Определение передаточного отношения механизма-редуктора:

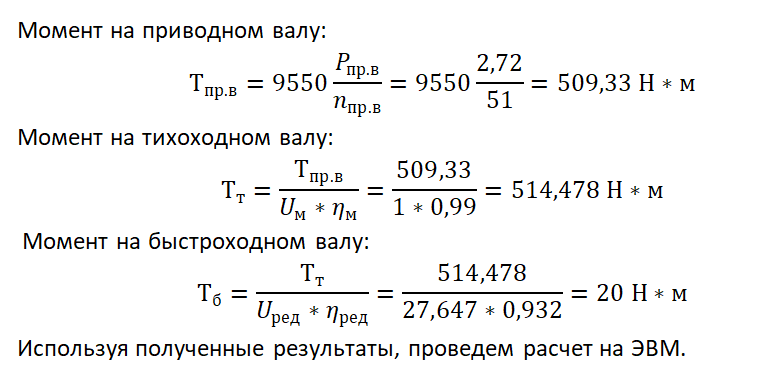

1.3. Определение частоты вращения и вращающих моментов на валах.

2. Расчет зубчатых передач
2.1. Данные для расчёта и расчёт параметров цилиндрических зубчатых передач на ЭВМ

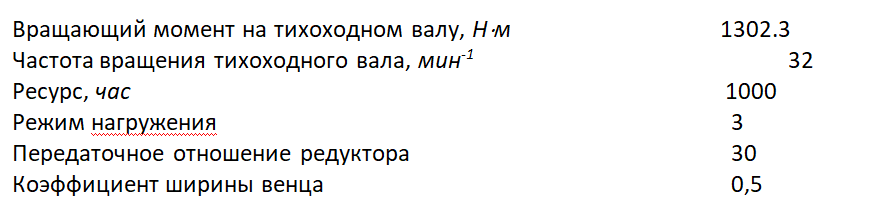

Подготовка исходных данных для расчета на ЭВМ.
Для расчета цилиндрического, двухступенчатого редуктора выполненного по развернутой схеме с раздвоенной быстроходной, тихоходной шевронной с канавкой внешним зацеплением на ЭВМ подготовим следующие исходные данные:

Чертежи

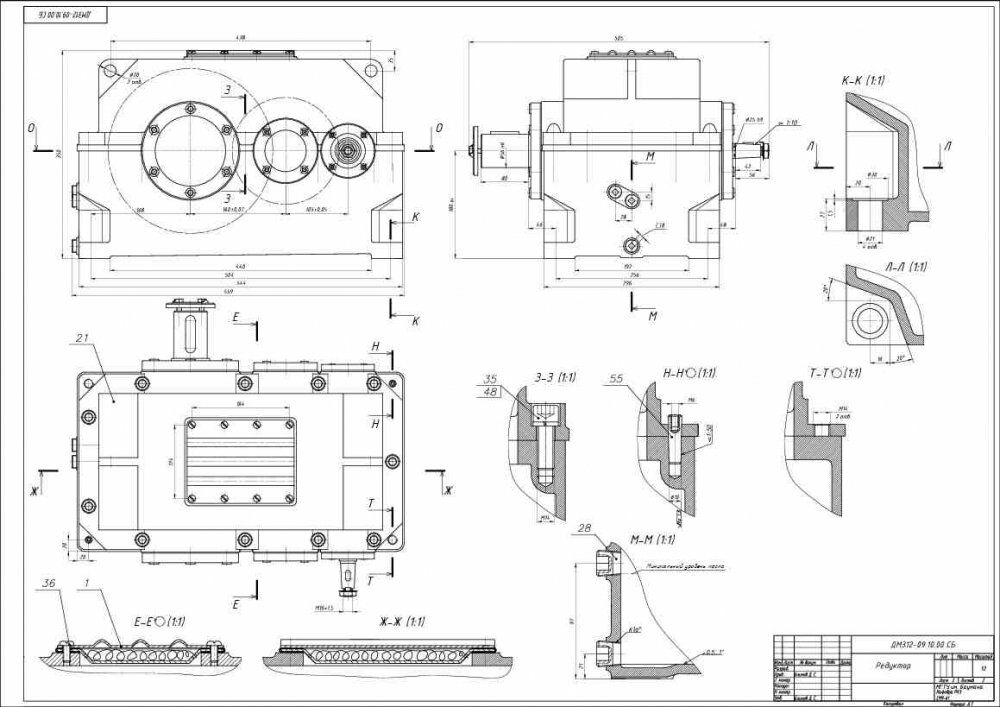

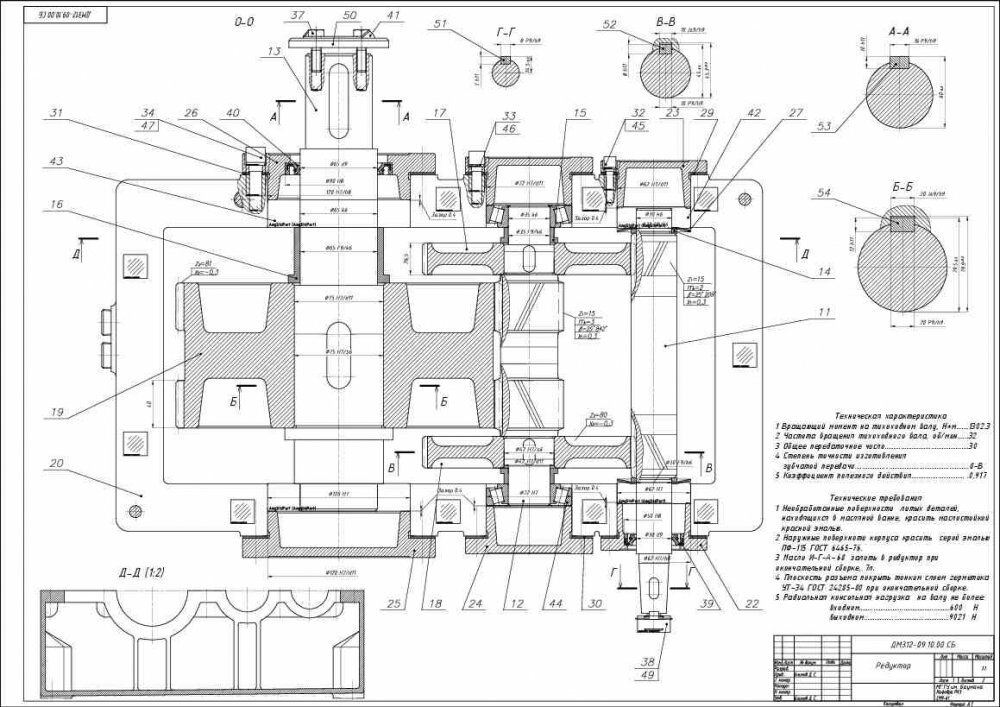

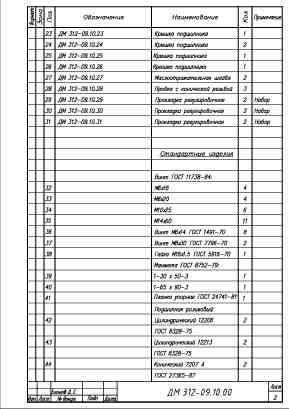

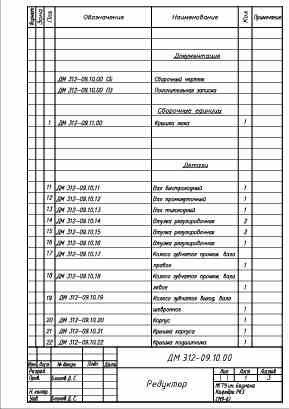

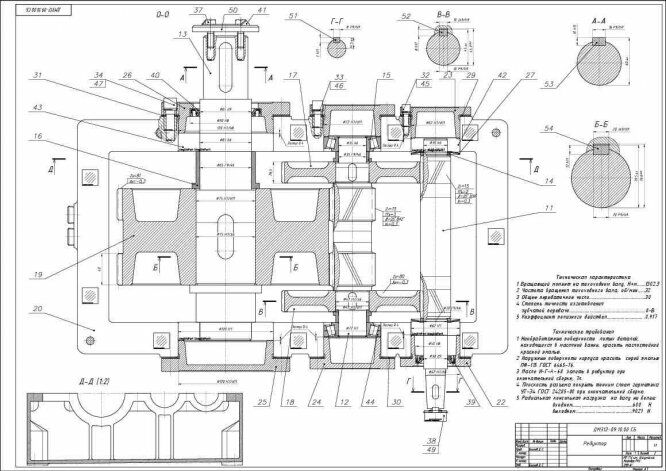

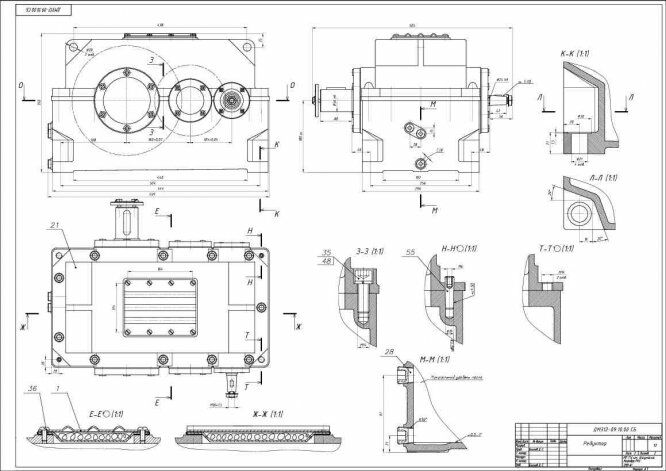

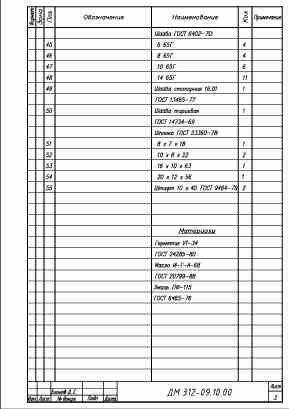

Лист 1 -2 - Редуктор и спецификация

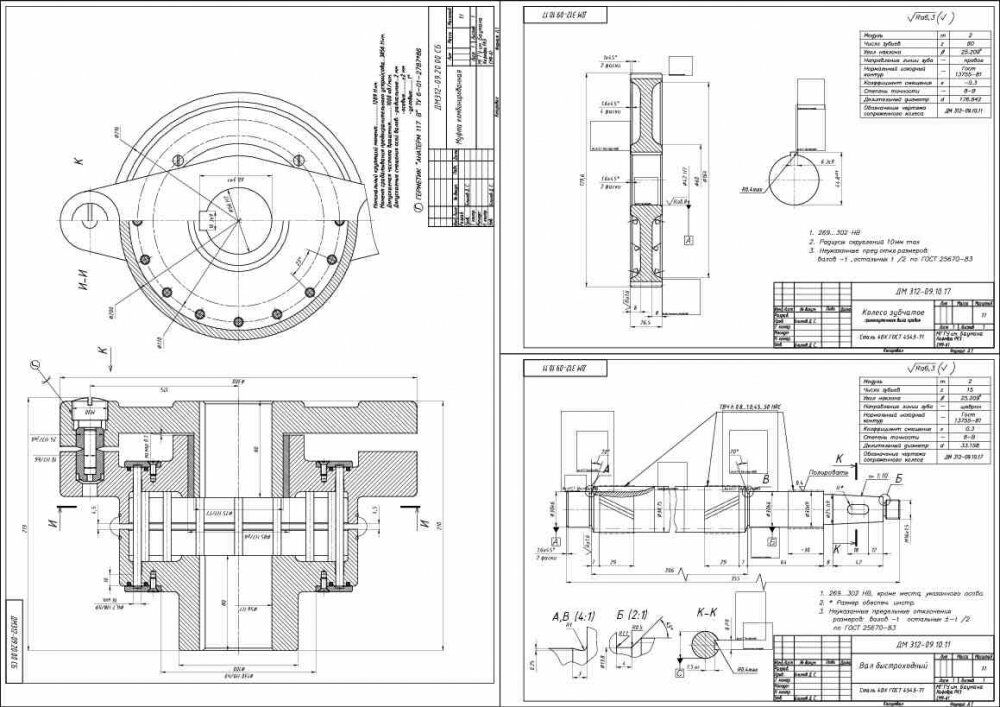

Лист 3 - Деталировка - Муфта комбинированная; Колесо зубчатое (промежуточного вала); Вал быстроходный

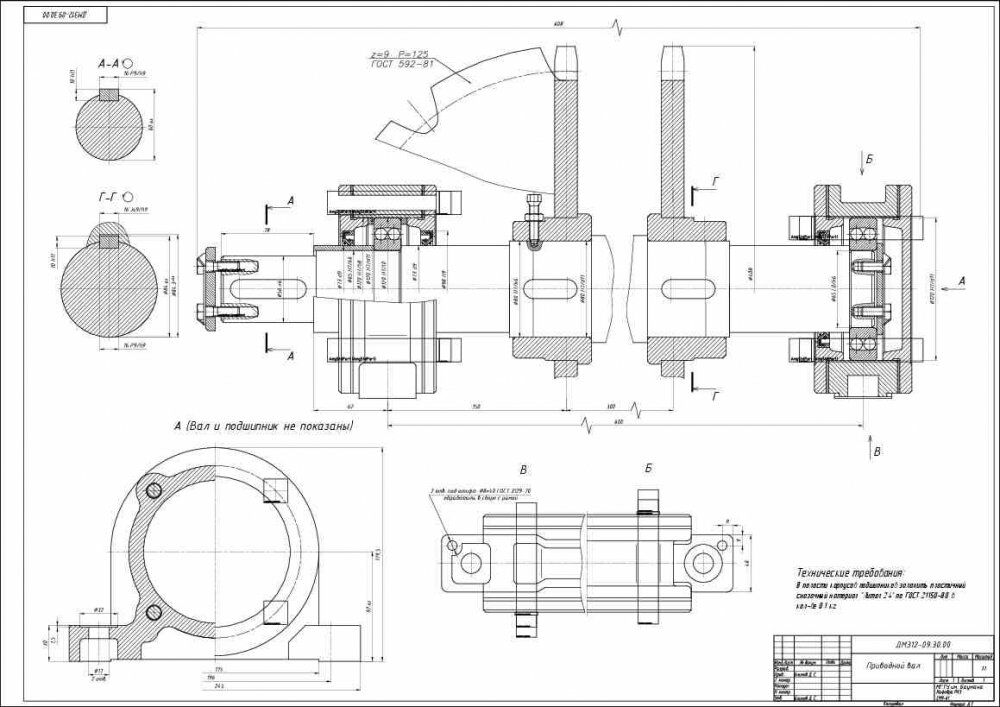

Лист 4 - Приводной вал

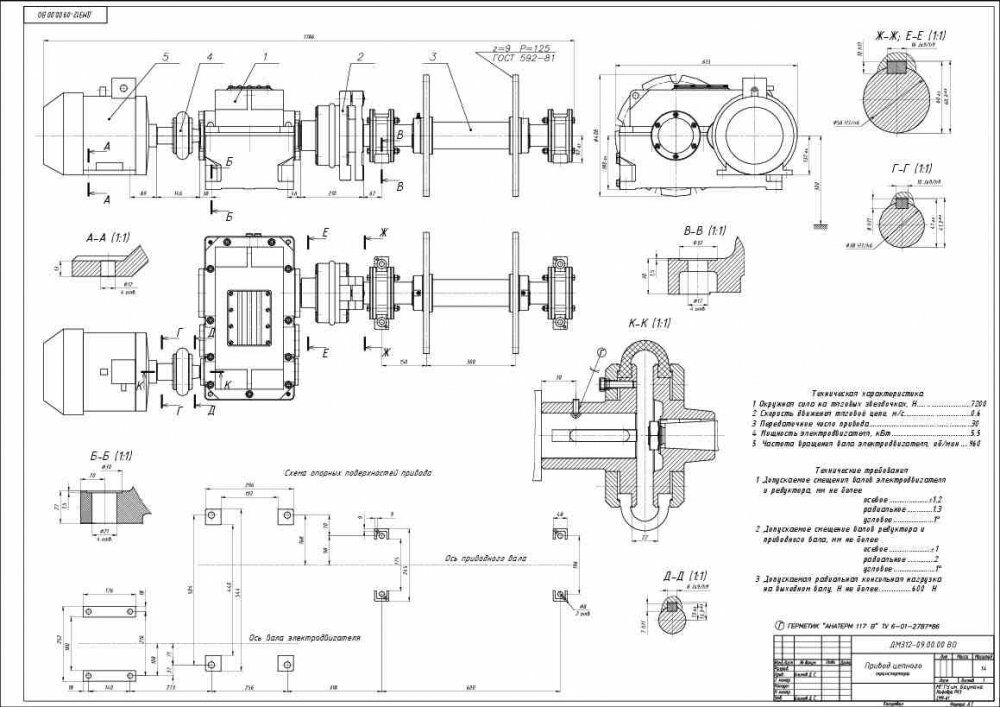

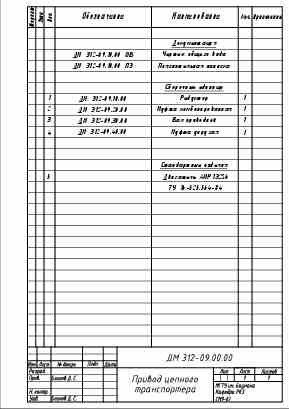

Лист 5 - Привод цепного транспортера и спецификация
