Вариант 5 - РГР 1.2

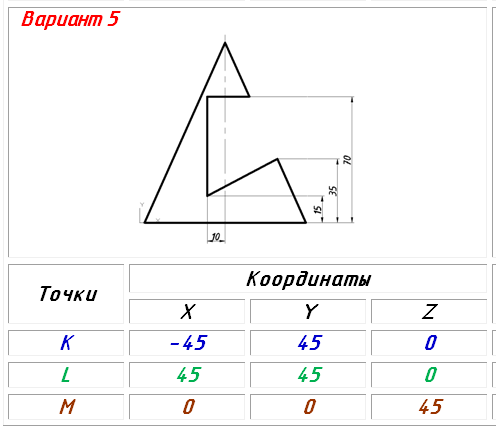

1. Создать трехмерную модель прямого кругового конуса с призматическим вырезом. Диаметр основания конуса – 90 мм, высота – 100 мм.2. По созданной модели конуса построить его чертеж.

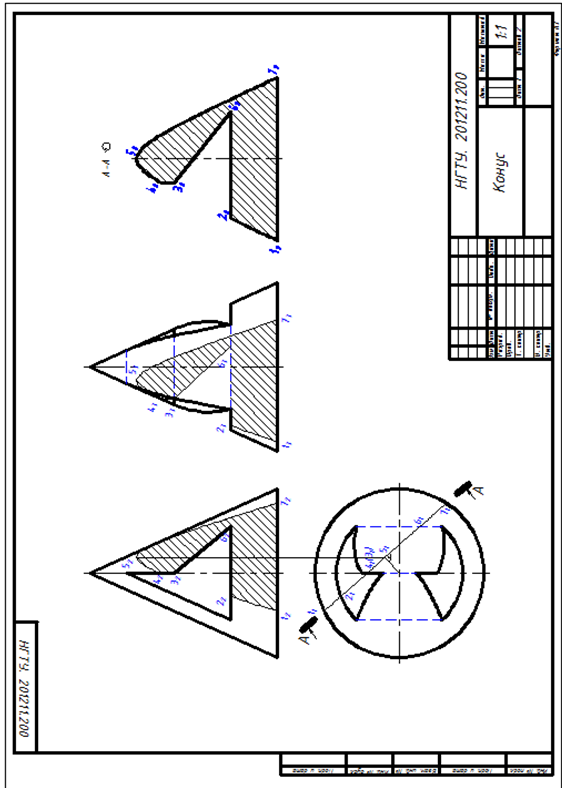

3. Построить сечение конуса (наложенное и вынесенное) профильно проецирующей плоскостью, заданной тремя точками K, L и M. Вынесенное сечение должно быть его натуральной величиной.

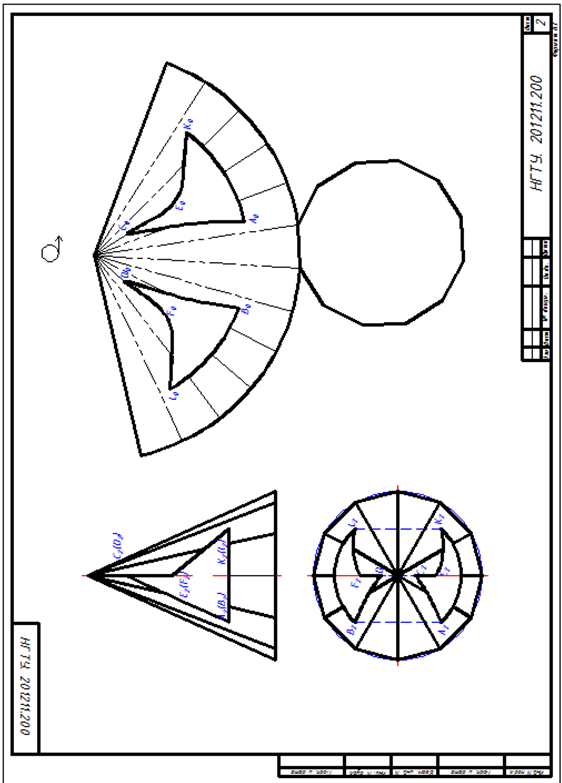

4. Построить развертку поверхности конуса.
