Вопросы/задания: Условие РГР-1.2
Описание

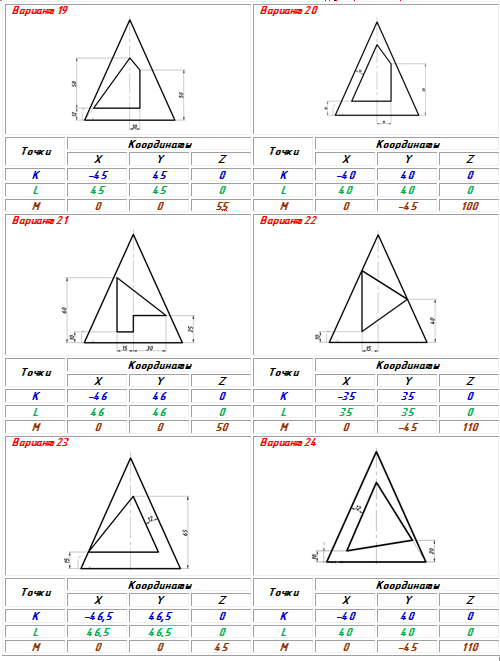

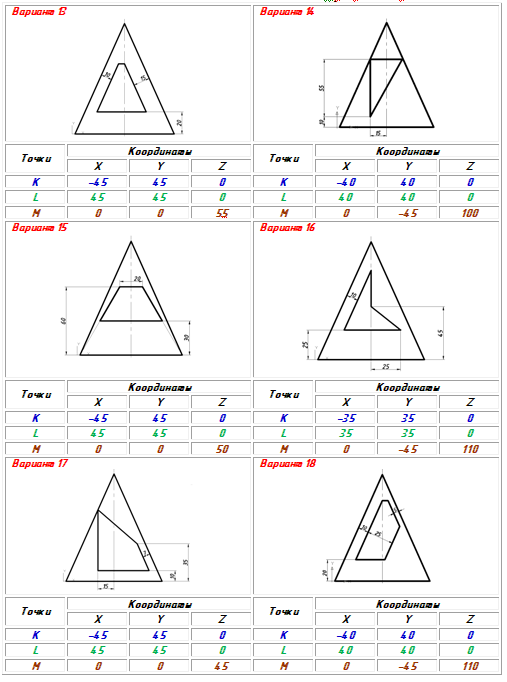

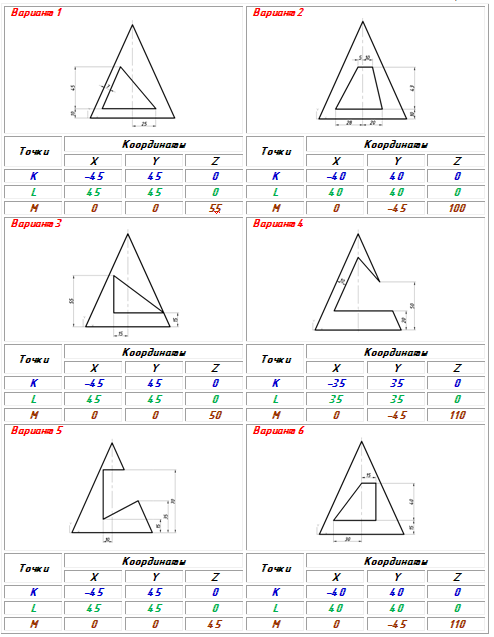

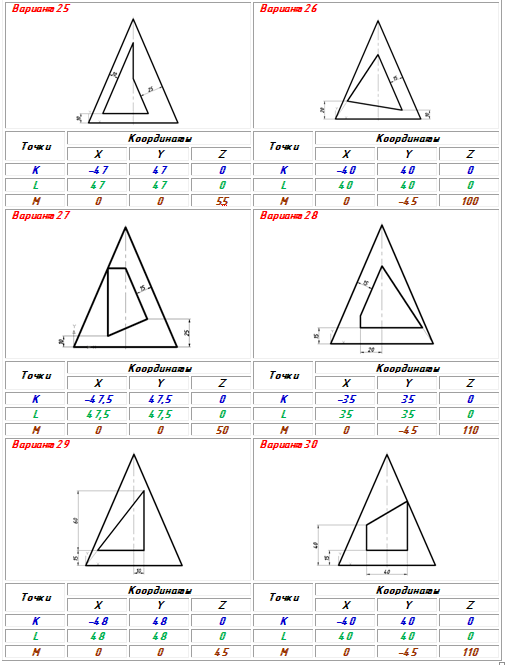

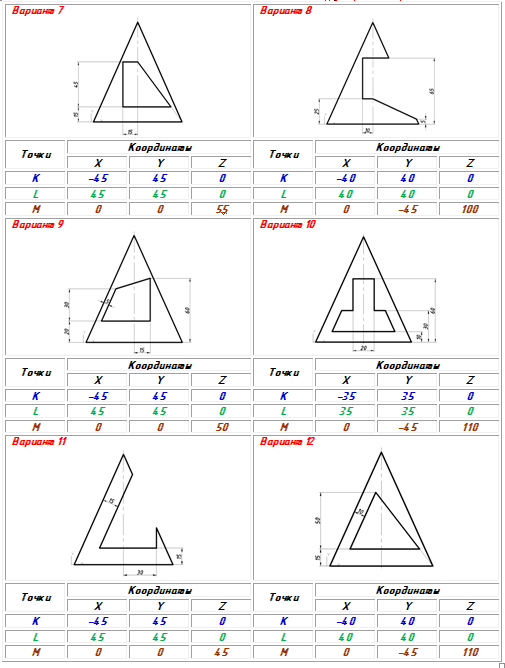

РГР-1.2Конус с призматическим вырезом
1. Создать трехмерную модель прямого кругового конуса с призматическим вырезом. Диаметр основания конуса – 90 мм, высота – 100 мм.2. По созданной модели конуса построить его чертеж.

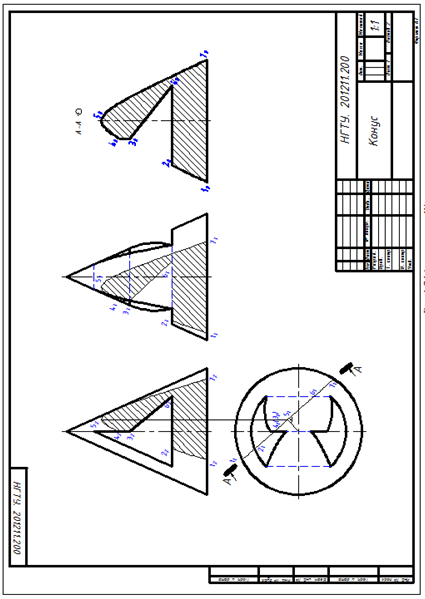

3. Построить сечение конуса (наложенное и вынесенное) профильно проецирующей плоскостью, заданной тремя точками K, L и M. Вынесенное сечение должно быть его натуральной величиной.

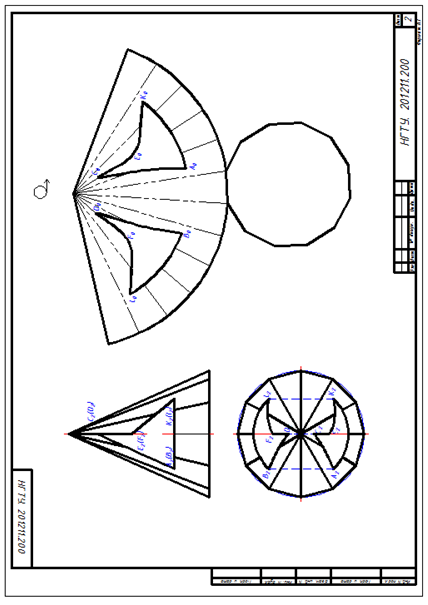

4. Построить развертку поверхности конуса.
Характеристики вопросов/заданий
Предмет
Учебное заведение
Семестр
Просмотров
13
Скачиваний
1
Качество
Идеальное компьютерное
Размер
4,02 Mb
Список файлов
- Условие РГР-1.2.doc 4,97 Mb
