РГР-1.2 «Конус с призматическим вырезом»
1. Создать трехмерную модель прямого кругового конуса с призматическим вырезом. Диаметр основания конуса – 90 мм, высота – 100 мм.

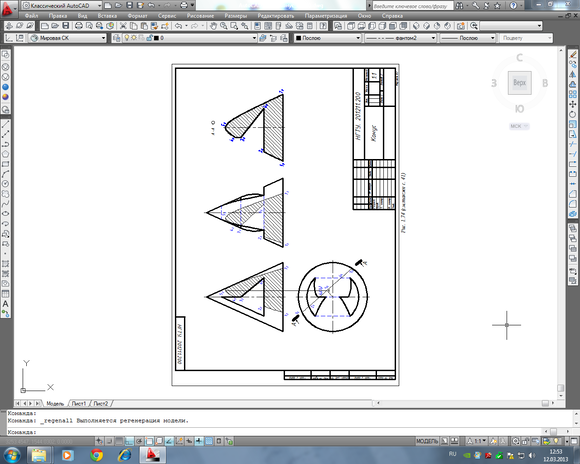

2. По созданной модели конуса построить его чертеж.
3. Построить сечение конуса (наложенное и вынесенное) профильно проецирующей плоскостью, заданной тремя точками K, L и M. Вынесенное сечение должно быть его натуральной величиной.

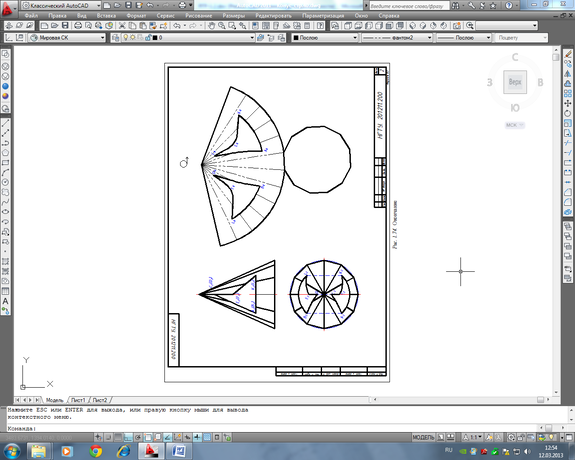

4. Построить развертку поверхности конуса.
Таблица 1.2.4
| Вариант 1
| Вариант 2
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 55 | M | 0 | -45 | 100 |
| Вариант 3
| Вариант 4
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -35 | 35 | 0 |
| L | 45 | 45 | 0 | L | 35 | 35 | 0 |
| M | 0 | 0 | 50 | M | 0 | -45 | 110 |
| Вариант 5
| Вариант 6
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 45 | M | 0 | -45 | 110 |
П р о д о л ж е н и е т а б л. 1.2.4
| Вариант 7
| Вариант 8
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 55 | M | 0 | -45 | 100 |
| Вариант 9
| Вариант 10
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -35 | 35 | 0 |
| L | 45 | 45 | 0 | L | 35 | 35 | 0 |
| M | 0 | 0 | 50 | M | 0 | -45 | 110 |
| Вариант 11
| Вариант 12
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 45 | M | 0 | -45 | 110 |
П р о д о л ж е н и е т а б л. 1.2.4
| Вариант 13
| Вариант 14
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 55 | M | 0 | -45 | 100 |
| Вариант 15
| Вариант 16
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -35 | 35 | 0 |
| L | 45 | 45 | 0 | L | 35 | 35 | 0 |
| M | 0 | 0 | 50 | M | 0 | -45 | 110 |
| Вариант 17
| Вариант 18
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 45 | M | 0 | -45 | 110 |
П р о д о л ж е н и е т а б л. 1.2.4
| Вариант 19
| Вариант 20
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -45 | 45 | 0 | K | -40 | 40 | 0 |
| L | 45 | 45 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 55 | M | 0 | -45 | 100 |
| Вариант 21
| Вариант 22
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -46 | 46 | 0 | K | -35 | 35 | 0 |
| L | 46 | 46 | 0 | L | 35 | 35 | 0 |
| M | 0 | 0 | 50 | M | 0 | -45 | 110 |
| Вариант 23
| Вариант 24
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -46,5 | 46,5 | 0 | K | -40 | 40 | 0 |
| L | 46,5 | 46,5 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 45 | M | 0 | -45 | 110 |
О к о н ч а н и е т а б л. 1.2.4
| Вариант 25
| Вариант 26
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -47 | 47 | 0 | K | -40 | 40 | 0 |
| L | 47 | 47 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 55 | M | 0 | -45 | 100 |
| Вариант 27
| Вариант 28
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -47,5 | 47,5 | 0 | K | -35 | 35 | 0 |
| L | 47,5 | 47,5 | 0 | L | 35 | 35 | 0 |
| M | 0 | 0 | 50 | M | 0 | -45 | 110 |
| Вариант 29
| Вариант 30
| ||||||
| Точки | Координаты | Точки | Координаты | ||||
| X | Y | Z | X | Y | Z | ||
| K | -48 | 48 | 0 | K | -40 | 40 | 0 |
| L | 48 | 48 | 0 | L | 40 | 40 | 0 |
| M | 0 | 0 | 45 | M | 0 | -45 | 110 |
