Вариант 4 - РГР 1.1 - Задание 1 - Точка
Задание 1. «Точка»Задача 1.1. Построить проекции точки А (25, 15, 35) в системе плоскостей проекций П1, П2 и П3.

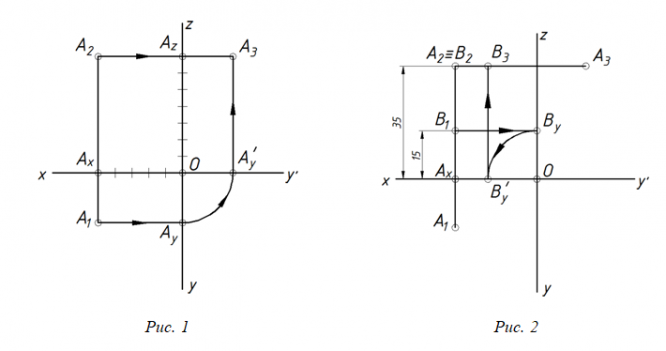

Пример решения. Отмечаем на оси х точку Ах, удаленную от начала координат влево на расстояние 25 мм. Через Ах проводим, перпендикулярную к оси прямую и откладываем на ней отрезки Ах А1 и Ах А2 соответственно равные 15 и 35 мм. Положение профильной проекции точки А3 находим с помощью А1 и А2. Пример выполнения задачи показан на рис.1.
Задача 1.2. Построить проекции точки В, симметричной точке А (25, 15, 35) относительно фронтальной плоскости проекций.
Пример решения. Точка В, симметричная точке А относительно фронтальной плоскости проекций, находится во втором октанте и должна иметь координаты х = 25, y = –15 и z = 35. Построив проекции точки (А1, А2, А3), откладываем на общем перпендикуляре вверх отрезки Ах В2 длиной 15 мм (y) и Ах В1 длиной 35 мм (z). Положение профильной проекции точки В3, находим с помощью В1 и В2 (рис. 2).
Задача 1.3. Построить проекции точки С, симметричной точке А (25, 15, 35) относительно горизонтальной плоскости проекций.

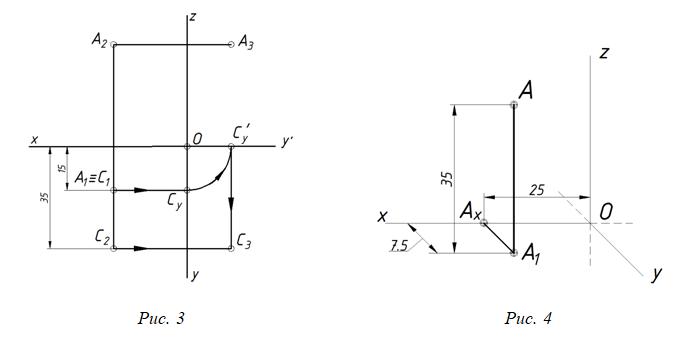

Пример решения. Точка С, симметричная точке А относительно горизонтальной плоскости проекций, находится в четвертом октанте и должна иметь координаты х = 25, y = 15 и z = –35. Построив, как и прежде, проекции точки (А1, А2, А3), по координатам С (25, 15, –35) строим проекции С1, С2 и С3 (рис. 3).
Задача 1.4. Построить наглядное изображение точки А в системе плоскостей проекций П1, П2 и П3.
Пример решения. В наглядных изображениях (фронтальная диметрическая проекция) ось х располагают горизонтально, ось z вертикально, а ось y – под углом 450. При построении точки и ее проекций на наглядном изображении откладывают по осям x и z отрезки соответственно равные координатам заданной точки. По направлению оси y откладывают отрезки вдвое меньшие соответствующих ординат точек. Откладываем |О–Ах|=х=25, |Ах–А1|=y/2=7,5 и |Ах – А|=z=35. (рис. 4).

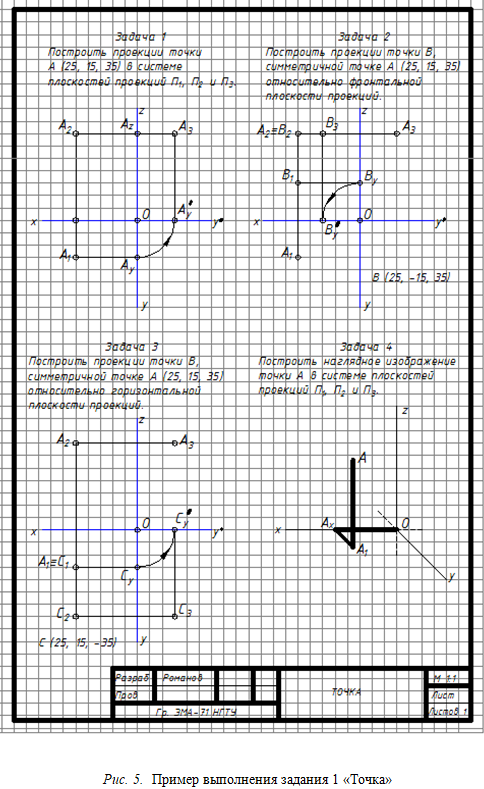

Пример выполнения задания «Точка» показан на рис. 5.
