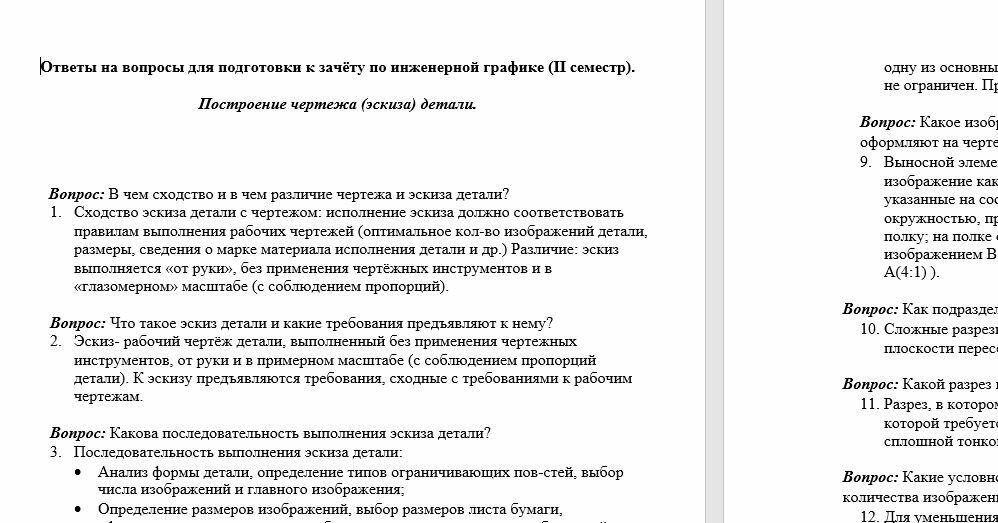

Ответы на вопросы для подготовки к зачёту по инженерной графике (II семестр).
Построение чертежа (эскиза) детали.
Вопрос: В чем сходство и в чем различие чертежа и эскиза детали?
- Сходство эскиза детали с чертежом: исполнение эскиза должно соответствовать правилам выполнения рабочих чертежей (оптимальное кол-во изображений детали, размеры, сведения о марке материала исполнения детали и др.) Различие: эскиз выполняется «от руки», без применения чертёжных инструментов и в «глазомерном» масштабе (с соблюдением пропорций).
Вопрос: Что такое эскиз детали и какие требования предъявляют к нему?
- Эскиз- рабочий чертёж детали, выполненный без применения чертежных инструментов, от руки и в примерном масштабе (с соблюдением пропорций детали). К эскизу предъявляются требования, сходные с требованиями к рабочим чертежам.
Вопрос: Какова последовательность выполнения эскиза детали?
- Последовательность выполнения эскиза детали:
- Анализ формы детали, определение типов ограничивающих пов-стей, выбор числа изображений и главного изображения;
- Определение размеров изображений, выбор размеров листа бумаги, оформление листа, нанесение габаритных прямоугольников изображений
- Вписывание в габаритные прямоугольники изображений детали тонкими линиями;
