Лабораторная работа Э: Изучение процесса зарядки и разрядки конденсатора вариант 3

Э-3 - Изучение процесса зарядки и разрядки конденсатора

Зачтено на максимальный балл 💥 💥 💥

Спасибо за покупку 🥰🥰 🥰

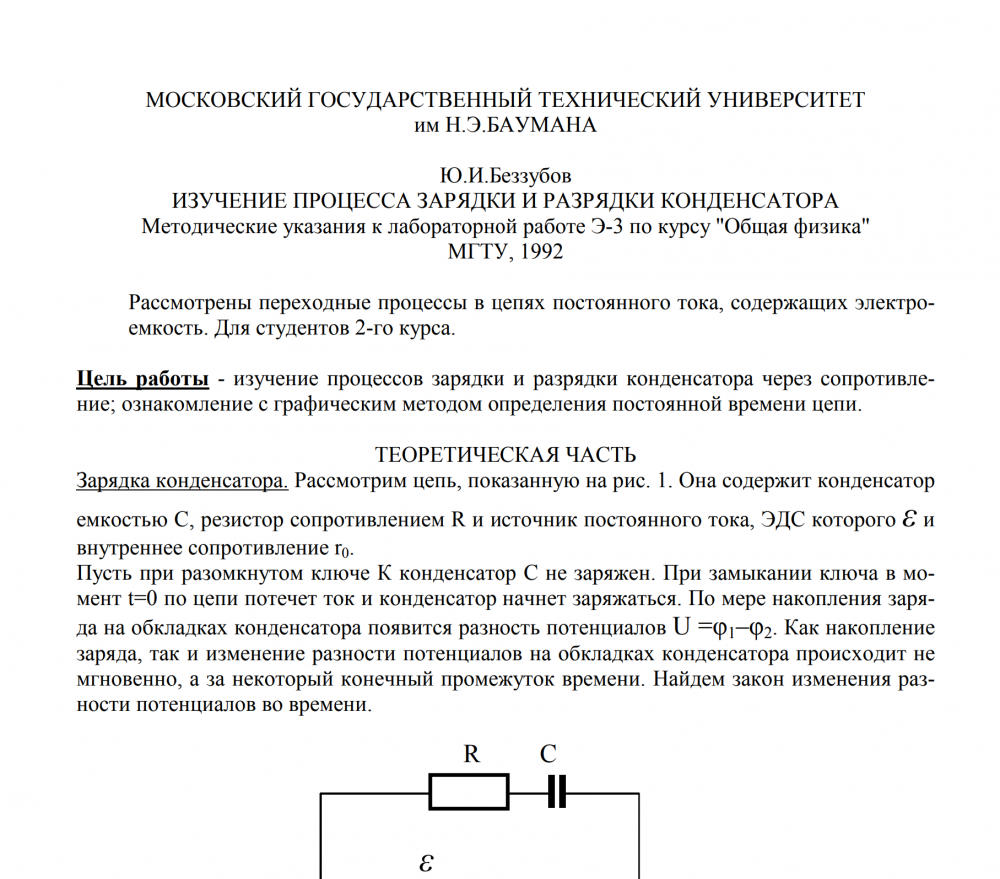

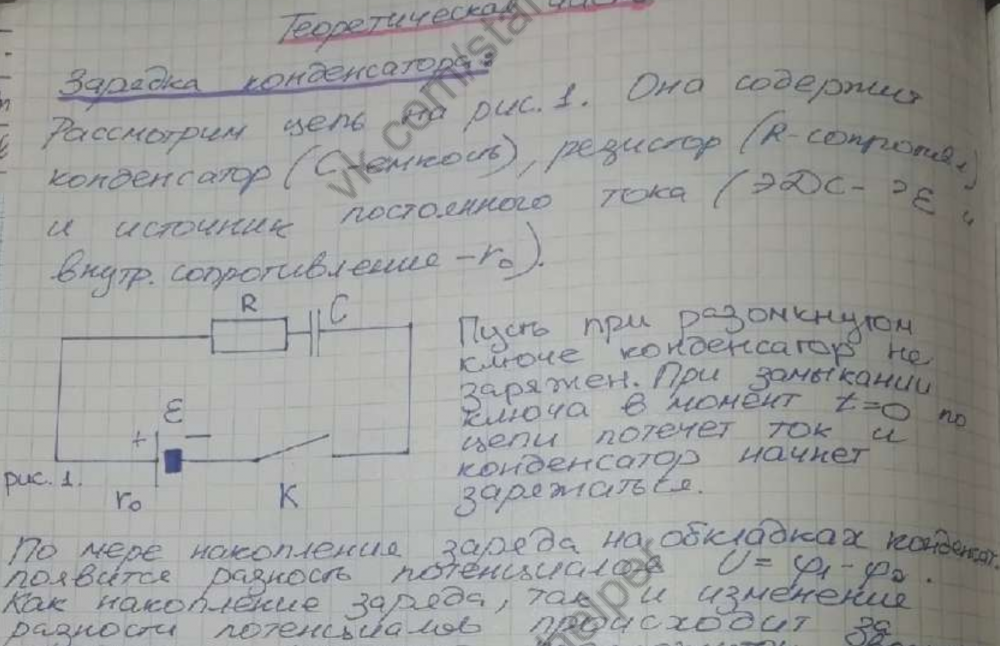

Цель работы - изучение процессов зарядки и разрядки конденсатора через сопротивление; ознакомление с графическим методом определения постоянной времени цепи. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ Зарядка конденсатора. Рассмотрим цепь, показанную на рис. 1. Она содержит конденсатор емкостью С, резистор сопротивлением R и источник постоянного тока, ЭДС которого ε и внутреннее сопротивление r0. Пусть при разомкнутом ключе К конденсатор С не заряжен. При замыкании ключа в момент t=0 по цепи потечет ток и конденсатор начнет заряжаться. По мере накопления заряда на обкладках конденсатора появится разность потенциалов U =φ1–φ2. Как накопление заряда, так и изменение разности потенциалов на обкладках конденсатора происходит не мгновенно, а за некоторый конечный промежуток времени. Найдем закон изменения разности потенциалов во времени.
