Вопросы/задания к тесту/контрольной: Светотехнический расчет рабочегоосвещения
Описание
Содержание
1. Данные для расчета………………………………………………………………………… 3
2. Светотехнический расчет рабочегоосвещения…………. 4
3. Определяем расчетные мощности каждого участка ………………….............................. 5
4. Определяем минимальное сечение фаз из условия допустимого нагрева …………….. 7
5. Выбор осветительного шинопровода …………………………………………………….. 8
6. Определяем моменты нагрузок всех линий ……………………………………………… 9
7. Проводим расчет на минимум проводникового материала …………………………….. 10
8. Выбор осветительных щитков и магистрального шкафа рабочего освещения ……….. 13
9. Расчет аварийного освещения …………………………………………………………….. 15
10. Выбор осветительного щитка и магистрального шкафа аварийного освещения …….. 16
11. Список использованных источников ……………………………………………………. 17
2
1. Данные для расчета
Размеры помещения. Таблица 1
№ п.п. | Наименование | Обозначение | Ед. измерения | Величина |
1 | Длина помещения | А | метр | 60 |
2 | Ширина ряда светильников | b | метр | 12 |
3 | Рабочая высота | h | метр | 7 |
4 | Количество рядов светильников | n´ | ряд | 4 |
Исходные данные. Таблица 2
№ п.п. | Наименование | Обозначение | Ед. измерения | Величина |
1 | Освещенность | Е | люкс | 150 |
2 | Длина магистральной линии | L1 | метр | 25 |
3 | Длина линии Р2 | L2 | метр | 30 |
4 | Длина линии Р1 | L3 | метр | 15 |
5 | Активная мощность | Р1 | киловатт | 2 |
6 | Активная мощность | Р2 | киловатт | 3 |
Трансформатор. Таблица 3
№ п.п. | Наименование | Обозначение | Ед. измерения | Величина |
1 | Полная номинальная мощность | SН | кВА | 630 |
2 | Коэффициент мощности | cosφ | - | 0,95 |
3 | Коэффициент загрузки трансформатора | β | - | 0,8 |

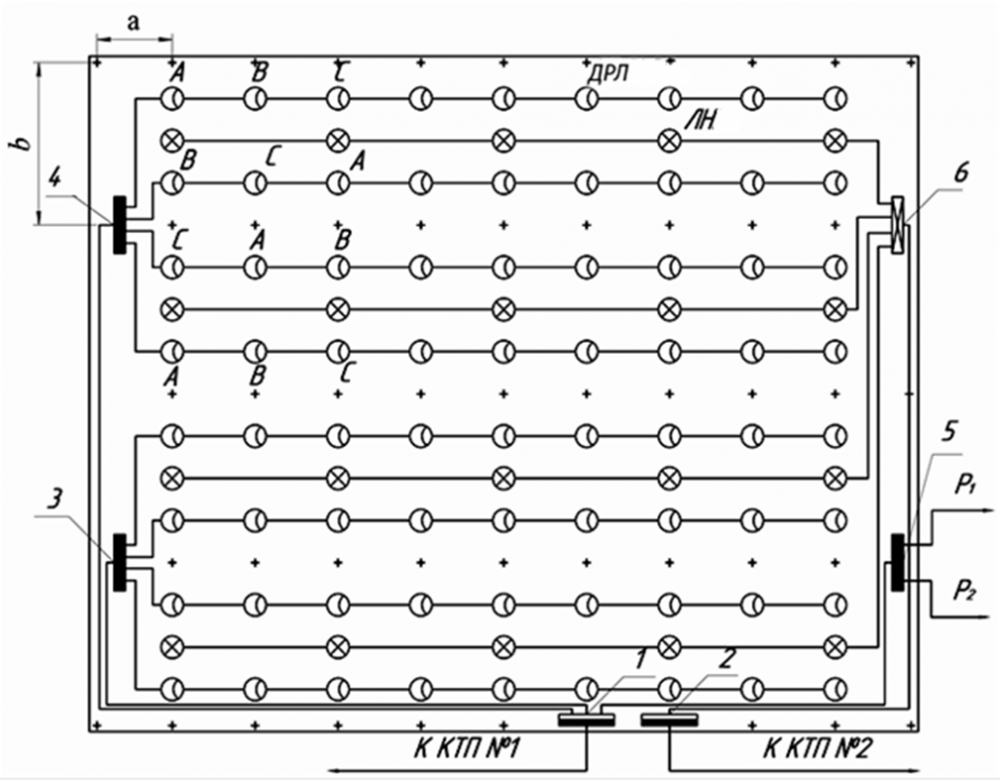

Рис.1. Размещение светильников на плане цеха: 1,2-магистральные щитки; 3,4,5-осветительные щитки; 6-щиток аварийного освещения; а-расстояние между колоннами; b-расстояние между пролетами; Р1,Р2-дополнительная нагрузка.
