Вопросы/задания к тесту/контрольной: Методы анализа электрических цепей

Вариант № N9, N4

Двухполюсник, представляющий собой смешанное соединение резистивных, индуктивных и емкостных элементов, подключен к источнику гармонического напряжения.

1. Запишите комплексные сопротивления и рассчитайте эквивалентное комплексное сопротивление .

2. Рассчитайте комплексные значения токов во всех ветвях и напряжений на всех элементах цепи: .

3. Постройте векторную диаграмму токов .

4. Запишите выражения мгновенных значений токов и напряжения на резисторе .

5. Постройте графики зависимости от времени и .

6. Рассчитайте баланс активных и реактивных мощностей источника энергии и её потребителя (двухполюсника).

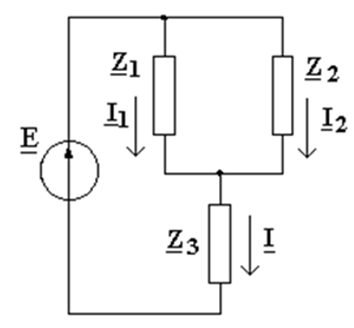

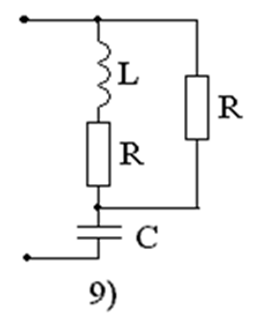

Рис. 1. Схема двухполюсника

Таблица 1. Параметры цепи

Параметры элементов двухполюсника:

Решение
