ДЗ: Расчет линейных электрических цепей с синусоидальным источником ЭДС с использованием символического метода

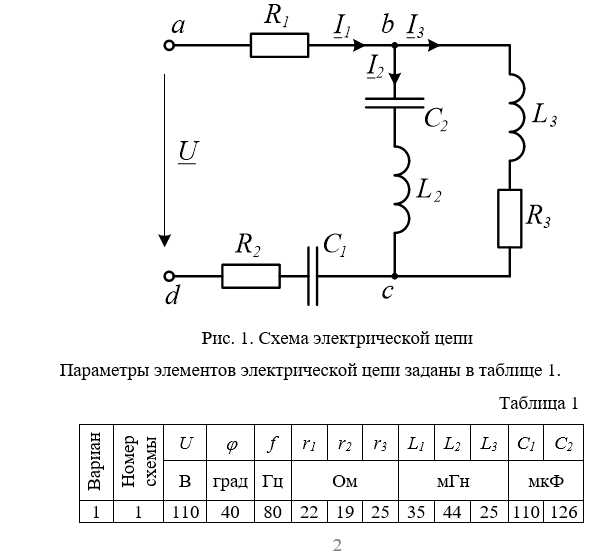

В электрической цепи (рис. 1), содержащей один источник электрической энергии напряжением , выполнить следующие действия:

1. Определить комплексное входное сопротивление цепи.
2. Найти действующие и мгновенные значения токов во всех ветвях схемы.
3. Рассчитать действующие значения падений напряжений на всех элементах цепи.
4. Составить баланс мощностей.
5. Провести проверку расчетов по I и II законам Кирхгофа.
6. Построить топографическую векторную диаграмму токов и напряжений.

При решении поставленных задач использовать символический метод расчета.
