ДЗ: Расчет линейных электрических цепей с синусоидальным источником ЭДС с использованием символического метода вариант 7

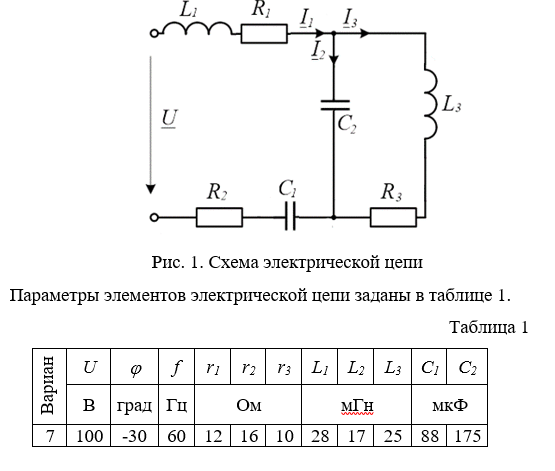

В электрической цепи (рис. 1), содержащей один источник электрической энергии напряжением , выполнить следующие действия:
Определить комплексное входное сопротивление цепи.
Найти действующие и мгновенные значения токов во всех ветвях схемы.
Рассчитать действующие значения падений напряжений на всех элементах цепи.
Составить баланс мощностей.
Провести проверку расчетов по I и II законам Кирхгофа.
Построить топографическую векторную диаграмму токов и напряжений.



ОГЛАВЛЕНИЕ
1. ТЕОРЕТИЧЕСКАЯ ЧАСТЬ. 4
2. РАСЧЕТНАЯ ЧАСТЬ. 5
2.1. Расчет комплексного входного сопротивления цепи. 5
2.2. Расчет действующих и мгновенных значений токов во всех ветвях цепи. 7
2.3. Расчет действующих значений падений напряжений на всех элементах цепи 8
2.4. Составление баланса мощностей. 8
2.5. Проверка расчетов по I и II законам Кирхгофа. 10
2.6. Построение топографической векторной диаграммы токов и напряжений. 11
Список использованной литературы.. 13
