ДЗ 1: Методы анализа линейных разветвленных электрических цепей вариант 5
Описание
ДОМАШНЕЕ ЗАДАНИЕ № 1.
Методы анализа линейных разветвленных электрических цепей

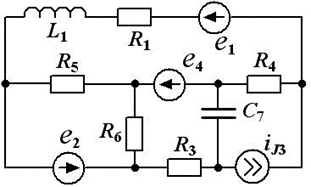

ЗАДАЧА 1
Рассчитать токи в заданной схеме методом контурных токов, методом узловых потенциалов и неизвестный ток в одной из ветвей методом эквивалентного источника.
Единицы измерения: e [В], i [А], R [Ом], L [мГн], C [мкФ].
5 | e1 | e2 | iJ3 | e4 | R1 | L1 | R3 | R4 | R5 | R6 | C7 |
б | 30 | 60 | 1.5 | 30 | 15 | 20 | 75 | 20 | 30 | 30 | 40 |
ДОМАШНЕЕ ЗАДАНИЕ № 1.
Методы анализа линейных разветвленных электрических цепей.

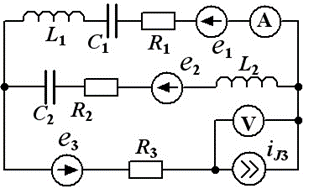

ЗАДАЧА 2
Для заданной схемы составить уравнения по законам Кирхгофа во временной и комплексной формах. Рассчитать токи и определить показания приборов. Построить векторную диаграмму токов для одного из узлов.
В ответе указать значения токов в комплексной и во временной формах.
Единицы измерения: e [В], i [А], R [Ом], L [мГн], C [мкФ].
5 | e1 | e2 | J3 | e3 | R1 | L1 | C1 | R2 | L2 | C2 | R3 |
б | | | | | 10 | 10 | 50 | 10 | 20 | 100 | 20 |
Рассчитать токи в заданной схеме методом контурных токов, методом узловых потенциалов и неизвестный ток в одной из ветвей методом эквивалентного источника. Единицы измерения: e [В], i [А], R [Ом], L [мГн], C [мкФ].Для заданной схемы составить уравнения по законам Кирхгофа во временной и комплексной формах. Рассчитать токи и определить показания приборов. Построить векторную диаграмму токов для одного из узлов. В ответе указать значения токов в комплексной и во временной формах. Единицы измерения: e [В], i [А], R [Ом], L [мГн], C [мкФ]..
