Курсовая работа: Расчет электрической цепи синусоидального тока
Описание
Содержание
![]()
![]()
![]()
![]()

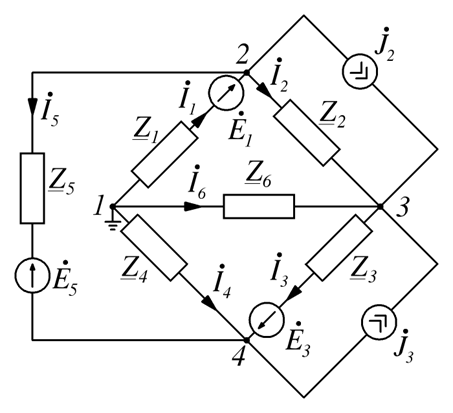

Для указанной схемы необходимо определить мгновенные значения токов в ветвях цепи с помощью методов:
- По законам Кирхгофа.
- Методом контурных токов.
- Методом узловых потенциалов. За базисный узел принять узел 0, согласно таблице 1.

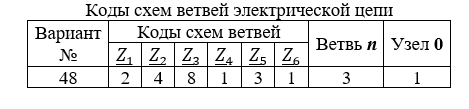

- Определить ток в ветви n методом эквивалентного генератора. Номер ветви n для индивидуального варианта указан в табл. 2.
4. Выполнить проверку балансом активных и реактивных мощностей.
5. Построить векторные диаграммы токов и напряжений на миллиметровке.
| Введение | 3 | |
| 1. | Условие задачи для варианта №48 | 4 |
| 2. | Анализ электрической цепи методом непосредственного применения законов Кирхгофа | 7 |
| 3. | Проверка расчёта балансом комплексных мощностей | 9 |
| 4. | Анализ электрической цепи методом контурных токов | 10 |
| 5. | Анализ электрической цепи методов узловых потенциалов | 12 |
| 6. | Анализ электрический цепи методом эквивалентного генератора | 14 |
| 7. | Построение векторных диаграмм | 17 |
| Заключение | 19 | |
| Список используемой литературы | 20 | |
Для указанной схемы необходимо определить мгновенные значения токов в ветвях цепи с помощью методов:
- По законам Кирхгофа.
- Методом контурных токов.
- Методом узловых потенциалов. За базисный узел принять узел 0, согласно таблице 1.
- Определить ток в ветви n методом эквивалентного генератора. Номер ветви n для индивидуального варианта указан в табл. 2.
4. Выполнить проверку балансом активных и реактивных мощностей.
5. Построить векторные диаграммы токов и напряжений на миллиметровке.
Характеристики курсовой работы
Предмет
Учебное заведение
ТИУПросмотров
5
Качество
Идеальное компьютерное
Размер
337,93 Kb
Список файлов
55ff8fec7cbaa4bca08c60b347ac52b6.docx
Если нужен другой вариант работы или отдельная задача из любой работы, пишите в комментарии
